| Номер в госреестре | 89231-23 |
| Наименование СИ | Дефектоскопы-толщиномеры термоэлектрические |
| Обозначение типа СИ | ТЭС-364М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 06.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы-толщиномеры термоэлектрические ТЭС-364М (далее по тексту -дефектоскопы-толщиномеры) предназначены для измерений толщины гальванических и химических проводящих покрытий на металлических основаниях.
Принцип действия дефектоскопов-толщиномеров основан на измерении термо электродвижущей силы (ТЭДС), возникающей при контакте горячего преобразователя дефектоскопа-толщиномера с контролируемой поверхностью изделия, зависящей от химического состава, структуры и толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основания.
Конструктивно дефектоскопы-толщиномеры состоят из электронного блока, преобразователя, подключаемого к электронному блоку при помощи кабеля и зажима для обеспечения электрического контакта объекта контроля с электронным блоком.
Общий вид дефектоскопов-толщиномеров приведен на рисунке 1.
Пломбирование дефектоскопов-толщиномеров не предусмотрено.
Заводской номер нанесен на шильд, который расположен на задней панели электронного блока дефектоскопа-толщиномера.
Нанесение знака поверки на дефектоскопы-толщиномеры не предусмотрено.

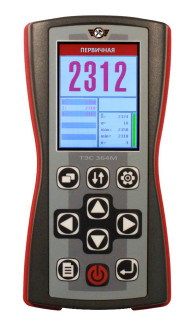

Рисунок 1 - Общий вид дефектоскопов-толщиномеров термоэлектрических ТЭС-364М
Дефектоскопы-толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов-толщиномеров. При работе с дефектоскопом-толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов-толщиномеров соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО дефектоскопов-толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТЭС364 |
| Номер версии (идентификационный номер) ПО | 1.10 или выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм | ± (1 + 0,1Н), |
| Примечание - H - измеренное значение толщины, мкм | |
| Наименование характеристики | Значение |
| Параметры электрического питания через сетевой блок питания: -напряжение сети переменного тока, В | 220±22 |
| Габаритные размеры электронного блока, мм, не более: - длина | 150 |
| - ширина | 55 |
| - высота | 200 |
| Габаритные размеры преобразователя, мм, не более: - длина | 150 |
| - диаметр | 30 |
| Масса электронного блока, кг, не более | 0,3 |
| Масса преобразователя, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -15 до + 35 |
| - относительная влажность воздуха, % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерения
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп-толщиномер термоэлектрический | ТЭС-364М | 1 шт. |
| Кейс для транспортировки и хранения прибора | - | 1 шт. |
| Сетевой блок питания | - | 1 шт. |
| Преобразователь | - | 1 шт. |
| Зажим | - | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Руководство по эксплуатации | ТЭС-364М РЭ | 1 экз. |
приведены в разделе 2 «Эксплуатация» Руководства по эксплуатации.
ТУ 4276-012-96819331-2022 Дефектоскопы-толщиномеры термоэлектрические ТЭС-364М. Технические условия.
