| Номер в госреестре | 89151-23 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | УЛЬТРА |
| Изготовитель | Общество с ограниченной ответственностью "Телематические решения" (ООО "Телематические Решения"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые УЛЬТРА (далее - счетчики) предназначены для измерений объема горючего природного газа по ГОСТ 5542-2014 или сжиженного углеводородного газа по ГОСТ 20448-2018 с приведением измеренного объема газа к условиям по ГОСТ 2939-63.
Принцип действия счетчиков основан на определении разности между временем прохождения ультразвукового импульса в газе в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, измеряемому объему. Приведение к нормальным условиям производится в соответствии с требованиями ГОСТ 2939-63 по температуре и давлению: в качестве текущей температуры газа используется значение температуры, измеренное счетчиком, в качестве текущего давления
- значение условного давления (абсолютного давления газа), введенное в память счетчика при его монтаже представителями монтажной или эксплуатирующей службы.
Счетчики имеют моноблочное исполнение и состоят из преобразователя расхода с присоединительными патрубками и электроакустическими преобразователями ультразвуковых сигналов, датчика температуры, датчика магнитного поля, электронного модуля обработки информации, радиомодуля, двух встроенных химических источников тока, цифрового индикатора, встроенного клапана (опционально).
Счетчики изготавливаются в различных модификациях (структура условного обозначения модификаций приведена в таблице 1), отличающихся друг от друга номинальным расходом, типом интерфейса передачи данных и наличием встроенного клапана, степенью защиты, обеспечиваемой оболочкой, по ГОСТ 14254-2015.
Счетчик газа ультразвуковой УЛЬТРА - | X | . | X
1
2
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Номинальный расход | 4 | 4 м3/ч |
| 6 | 6 м3/ч | ||
| 2 | Тип интерфейса передачи данных | G | gsm |
| gn | GSM и NB-Fi | ||
| n | NB-IoT | ||
| nb | NB-Fi | ||
| nn | NB-IoT и NB-Fi |
| № поля | Описание поля | Код поля | Расшифровка |
| 3 | Встроенный клапан | К0 | клапана нет |
| К1 | клапан есть | ||
| 4 | Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | 54 | IP54 |
| 67 | IP67 |
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на корпус счетчиков методом лазерной гравировки.

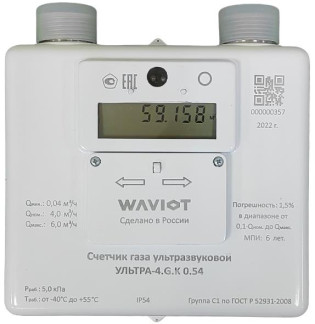

Общий вид средств измерений с указанием мест нанесения заводского номера и знака утверждения типа, места установки пломбы со знаком поверки, представлен на рисунке 1.
Место установки пломбы со знаком поверки
Счетчик имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается (записывается) в энергонезависимую память при изготовлении. Данное ПО предназначено для управления работой счетчиков и обработки измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SGU Ultra |
| Номер версии (идентификационный номер) ПО | 01.10 |
| Цифровой идентификатор ПО | 4AF7 |
| Алгоритм вычисления контрольной суммы | CRC-16 |
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| УЛЬТРА- 4.Х.Х.Х | УЛЬТРА- 6.Х.Х.Х | |
| Минимальный расход, 2мин, м3/ч | 0,04 | 0,06 |
| Номинальный расход, 2ном, м3/ч | 4,0 | 6,0 |
| Максимальный расход, 2макс, м3/ч | 6,0 | 10,0 |
| Порог чувствительности, м3/ч | 0,008 | 0,012 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к условиям ГОСТ 2939-63, %, в диапазоне расходов: - £мин < Q < 0,1^ном - 0,1•Qном < Q < Qмакс | ,0 ,5 СО -н -н | |
| Цена деления индикатора, м3 | 0,001 | |
| Емкость индикатора, м3 | 99999,999 | |
| Диапазон измерений температуры газа, °С | от -40 до +55 | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ± 1,0 | |
| Номинальное значение условного давления, кПа | 101,325 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Перепад давления на максимальном расходе, Па, не более | 500 |
| Рабочее избыточное давление измеряемой среды, кПа, не более | 5,0 |
| Напряжение питания встроенных химических источников тока, В | от 3,0 до 3,6 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 182 182 65 |
| Масса, кг, не более | 1,9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, %, не более | от -40 до +55 90 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 120000 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP54, IP67 |
наносится на корпус счетчиков методом лазерной гравировки.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой | УЛЬТРА-Х.Х.Х.Х | 1 шт. |
| Паспорт | АМПШ.407251.001ПС | 1 экз. |
| Тара (индивидуальная упаковка) счетчика | АМПШ.323229.066 | 1 шт. |
| Руководство по эксплуатации | АМПШ.407251.001РЭ | 1 экз. |
приведены в разделах 2, 7, 8, 9 документа АМПШ.407251.001РЭ «Счетчик газа ультразвуковой УЛЬТРА. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
АМПШ.407251.001ТУ «Счетчик газа ультразвуковой УЛЬТРА. Технические условия».
