| Номер в госреестре | 89150-23 |
| Наименование СИ | Системы лазерные координатно-измерительные |
| Обозначение типа СИ | iSpace |
| Изготовитель | Nikon Metrology Europe NV, Бельгия |
| Год регистрации | 2023 |
| Срок свидетельства | 29.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные координатно-измерительные iSpace (далее системы) предназначены для измерений координат с целью определения геометрических размеров деталей сложной формы в инженерной геодезии, в автомобильной, судостроительной, ракетно-космической и авиационной промышленностях, приборо и станкостроении.
Принцип работы систем основан на методе триангуляции, при котором при известном положении трансмиттеров определяются координаты сенсоров измерительного жезла, по которым пересчитывают координаты наконечника щупа.

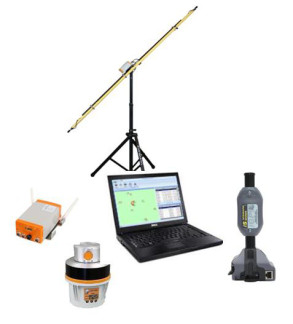

Системы (рис.1) состоят из лазерных трансмиттеров (рис.2), жезла измерительного (рис.3), жезла калибровочного (рис.4), блока преобразования сигналов (рис.5) и управляющего компьютера с программным обеспечением.
В зависимости от рабочего объема измерений участвует от четырех до четырнадцати трансмиттеров.
Жезлы калибровочные используют для определения положения трансмиттеров с помощью закрепленных на них сенсоров. Жезлы калибровочные поставляют один из двух типов, отличающихся количеством сенсоров: i6 LRP с четырьмя и ScaleBar с двумя сенсорами.
Жезлы измерительные оснащены несколькими сенсорами и измерительным щупом. В зависимости от количества сенсоров и конструкции жезлы измерительные поставляют одного из трех типов: i6 Probe, i5is, Single Sensor.
В процессе работы оператор осуществляет касание сенсора с измерительным объектом, нажимая кнопку «запись измерения», и управляющий компьютер производит расчет координат измеренной точки.
Нанесение знака поверки на системы не предусмотрено.
а б
Рисунок 3 - Общий вид жезлов калибровочных: а) i6 LRP; б) ScaleBar
Заводские номера наносятся на переднюю часть корпуса трансмиттеров и измерительных жезлов систем в виде этикетки (таблички) и имеют буквенно-цифровое обозначение (рис.6).
Пломбирование систем от несанкционированного доступа не предусмотрено.
Системы оснащены программным обеспечением (ПО), встроенным в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО системы и предназначено для её управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от системы.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Для защиты ПО от несанкционированного доступа используют код доступа.
Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные систем
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Surveyor |
| Номер версии (идентификационный номер ПО) | v.2.4 и выше |
| Цифровой идентификатор ПО | Код доступа |
Таблица 2 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений пространственных координат, мкм | ±570 |
| Диапазон расстояний от трансмиттера до измеряемой точки L, м | от 3 до 37 |
Таблица 3 - Технические характеристики систем
| Наименование характеристики | Значение |
| Класс лазера по ГОСТ 31581 -2012 | 1 класс |
| Длина волны лазера, нм, не более | 780 |
| Мощность, мВт, не более | 0,2 |
| Напряжение питания, В | 220±22 |
| Количество трансмиттеров | от 4 до 14 |
| Габаритные размеры трансмиттеров, мм, не более | |
| - длина | 140 |
| - ширина | 140 |
| - высота | 194 |
| Масса трансмиттера, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 40 до 70 |
наносится на титульный лист руководства по эксплуатации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Кол-во |
| Трансмиттеры | 4-14 шт. |
| Жезл калибровочный | 1 шт. |
| Жезл измерительный | 1 шт. |
| Блок преобразования сигнала | 1 шт. |
| Кабели соединительные | 1 компл. |
| Компьютер с ПО | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5. «Как запустить систему iSpace» документа «Системы лазерные координатно-измерительные iSpace. Руководство по эксплуатации».
Локальная поверочная схема для систем лазерных координатно-измерительных iSpace; Стандарт предприятия «Системы лазерные координатно-измерительные iSpace»
