| Номер в госреестре | 89145-23 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | PDS8 |
| Изготовитель | Chongqing Silian Measurement And Control Technology Co., ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные PDS8 (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений абсолютного и избыточного давления жидкостей и газов, а также избыточного давления-разрежения газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от
4 до 20 мА совмещенный с цифровым сигналом на базе HART-протокола или цифровой выходной сигнал по протоколам Profibus-PA, Foundation Fieldbus.
Корпус преобразователей имеет возможность поворота на угол до ±270 градусов.
Преобразователи изготавливаются следующих модификаций: PDS803, PDS805, PDS813, PDS815, PDS873, PDS879.
В зависимости от вида измеряемого давления и вида присоединения к процессу преобразователи имеют следующие исполнения:
G - преобразователи избыточного давления (без/с фланцем и капиллярной линией);
А - преобразователи абсолютного давления (без/с фланцем и капиллярной линией);
B - преобразователи избыточного давления с фланцем и капиллярной линией;
C - преобразователи абсолютного давления с фланцем и капиллярной линией.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием и видами взрывозащиты; наличием дисплея, типами присоединений к процессу, видами измеряемых сред.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода в паспорте преобразователя и имеет структуру, расшифровка которой приведена в руководстве по эксплуатации на преобразователи.

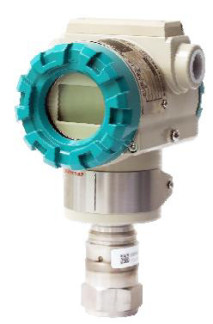

Общий вид преобразователей представлен на рисунках 1 - 6.
Заводской номер в виде цифрового/буквенного-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 4.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
| о ст> | PDS8 Преобразователь давления О | ||||
| Модель | PDS815GH-1D5A200000-A1DN | ||||
| Стандарт | Q/CK 436-2020 | Маюкиальгое рй&эчее давление | 4,5 МПа [ | ±0,05% | ||
| Завооский номер | &Q224Q2636 w | HART 4-2Q мА | |||
| Ди« не » н йжерениз) | -ОД-3 МПа *\ | Эле прели гание | 24 В | ||
| Димтаяж пйАькыгёлей | 0-3 МПа \ | Дет е иаокжяения | 2022 | ||
| , Chongqing silian measureScontrof technology Co.,!td No.61 M | iddteSeclion Huangs | ш Are, North New Zone, Chongqing, China | |||
Место нанесения заводского номера
Рисунок 7 - место нанесения заводского номера на преобразователи давления измерительные PDS8
Преобразователи разности давлений измерительные PDS8 имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей; записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| HART | Profibus-PA | Foundation Fieldbus | |
| Идентификационное наименование ПО | PDS-H | PDS-P | PDS-F |
| Номер версии (идентификационный номер) ПО | 18X | 1.0 | 1.0 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Значение | |||||
| Наименование характеристики | Код диапазона измерений | ||||
| B | C | D | E | F | |
| Максимальный диапазон измерений (ДИмакс) - PDS803G | от -100 до +100 кПа | от -100 до +400 кПа | от -0,1 до +3 МПа | от -0,1 до +20 МПа | |
| - PDS803A | от 0 до 25 кПа | от 0 до 130 кПа | от 0 до 500 кПа | от 0 до 3 МПа | - |
| - PDS805G | от -100 до +100 кПа | от -100 до +400 кПа | от -0,1 до +3 МПа | от -0,1 до 16 МПа | от -0,1 до +40 МПа |
| - PDS 805A | от 0 до 25 кПа | от 0 до 130 кПа | от 0 до 500 кПа | от 0 до 3 МПа | - |
| - PDS813G | от -100 до +100 кПа | от -100 до +400 кПа | от -0,1 до +3 МПа | от -0,1 до +6,3 МПа | - |
| - PDS815G, PDS815B | от -100 до +100 кПа | от -100 до +400 кПа | от -0,1 до +3 МПа | от -0,1 до +4 МПа | - |
| - PDS815A, PDS815C | от 0 до 25 кПа | от 0 до 130 кПа | от 0 до 500 кПа | от 0 до 3 МПа | - |
| - PDS873G | от -100 до +100 кПа | от -100 до +400 кПа | от -0,1 до +3 МПа | от -0,1 до +20 МПа | от -0,1 до +40 МПа |
| - PDS873A | от 0 до 25 кПа | от 0 до 130 кПа | от 0 до 500 кПа | от 0 до 3 МПа | - |
| - PDS879G | от -100 до +100 кПа | от -100 до +400 кПа | от -0,1 до +3 МПа | от -0,1 до +10 МПа | - |
| Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, ±у, %, %: 2) - PDS803G r < 10 | ±0,05 | ±0,05 | ±0,025 | ±0,025 | |
| 10 <r < 50 | ±(0,004+0,0046 r) | ±(0,02+0,003 r) | ±(0,01+0,0015r) | ±(0,01+0,0015r) | - |
| 10 <r < 100 | - | ±(0,02+0,003 r) | ±(0,01+0,0015r) | ±(0,01+0,0015r) | - |
| - PDS803A r < 2,5 | ±0,05 | ±0,05 | ±0,05 | ±0,025 | |
| r < 10 | - | ±0,05 | ±0,05 | ±0,025 | - |
| 10 < r < 50 | - | - | ±(0,02+0,003 r) | ±(0,01+0,0015r) | - |
| 10 <r < 100 | - | - | - | ±(0,01+0,0015)r | - |
| Наименование характеристики | Значение | ||||
| Код диапазона измерений | |||||
| B | C | D | E | F | |
| - PDS805G | |||||
| r < 10 | ±0,05 | ±0,05 | ±0,025 | ±0,025 | ±0,05 |
| 10 <г < 50 | ±(0,004+0,0046- r) | ±(0,02+0,003 r) | ±(0,01+0,0015r) | ±(0,01+0,0015)r | ±(0,02+0,003 r) |
| 10 <г < 100 | - | ±(0,02+0,003 r) | ±(0,01+0,0015r) | ±(0,01+0,0015)r | ±(0,02+0,003 r) |
| - PDS805A | |||||
| r < 2,5 | ±0,05 | ±0,05 | ±0,05 | ±0,025 | - |
| r < 10 | - | ±0,05 | ±0,05 | ±0,025 | - |
| 10 < r < 50 | - | - | ±(0,02+0,003 r) | ±(0,01+0,0015r) | - |
| 10 <r < 100 | - | - | - | ±(0,01+0,0015)r | - |
| - PDS813G | |||||
| r < 10 | ±0,05 | ±0,05 | ±0,025 | ±0,025 | - |
| 10 <r < 50 | ±(0,004+0,0046- r) | ±(0,02+0,003 r) | ±(0,01+0,0015r) | ±(0,01+0,0015r) | - |
| 10 <r < 100 | - | ±(0,02+0,003 r) | ±(0,01+0,0015r) | ±(0,01+0,0015r) | - |
| - PDS815G | - | ||||
| r < 10 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | - |
| 10 <r < 50 | ±(0,004+0,0046- r) | ±(0,02+0,003 r) | ±(0,02+0,003 r) | ±(0,02+0,003 r) | - |
| 10 <r < 100 | - | ±(0,02+0,003 r) | ±(0,02+0,003 r) | ±(0,02+0,003 r) | |
| - PDS 815A | |||||
| r < 2,5 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | - |
| r < 10 | - | ±0,05 | ±0,05 | ±0,05 | - |
| 10 < r < 50 | - | - | ±(0,02+0,003 r) | ±(0,02+0,003 r) | - |
| 10 <r < 100 | - | - | - | ±(0,02+0,003 r | - |
| Значение | |||||
| Наименование характеристики | Код диапазона измерений | ||||
| B | C | D | E | F | |
| - PDS815B | |||||
| г < 5 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | - |
| 5 < r < 30 | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) | - |
| PDS815C | |||||
| r < 2,5 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | - |
| г < 5 | - | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) | - |
| 5 < r < 30 | - | - | ±(0,04+0,012r) | ±(0,04+0,012r) | - |
| - PDS873G | |||||
| r < 5 | ±0 ,1 | ±0 ,1 | ±0 ,1 | ±0 ,1 | ±0 ,1 |
| 5 < r < 30 | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) |
| - PDS873A | |||||
| r < 2,5 | ±0 ,1 | ±0 ,1 | ±0 ,1 | ±0 ,1 | - |
| г < 5 | - | ±(0,04+0,012r) | ±(0,04+0,012r) | ±(0,04+0,012r) | - |
| 5 < r < 30 | - | - | ±(0,04+0,012r) | ±(0,04+0,012r) | - |
| - PDS879G | |||||
| г < 5 | ±0,075 | ±0,075 | ±0,075 | ±0,075 | - |
| 5 < r < 30 | ±(0,015+0,012r) | ±(0,015+0,012r) | ±(0,015+0,012r) | ±(0,015+0,012r) | - |
| Вариация выходного сигнала, % (от диапазона измере- | 0,8lyl | 0,8lyl | 0,8lyl | 0,8lyl | 0,8lyl |
| ний ), не более | |||||
| Значение | |||||
| Наименование характеристики | Код диапазона измерений | ||||
| B | C | D | E | F | |
| Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 до +25 °С), в диапазоне рабочих температур, %/ 28 °С: | |||||
| - PDS805G, PDS873G | ±(0,06r +0,01) | ±(0,06r+0,01) | ±(0,06r+0,01) | ±(0,06r+0,01) | ±(0,06r +0,01) |
| - PDS803G, PDS803A, PDS 805A, PDS813G, PDS815G, PDS815B, PDS815A, PDS815C, PDS873A, | ±(0,06r +0,01) | ±(0,06r+0,01) | ±(0,06r +0,01) | ±(0,06r +0,01) | |
| - PDS 879G | ±(0,06r+0,35) | ±(0,06r+0,35) | ±(0,06r+0,35) | ±(0,06r+0,35) | - |
| Примечания: Х) В меню преобразователей предусмотрен выбор единицах измерения давления, допущенных к применению в РФ (Па, кгс/см2, ат., мм вод. ст., м вод. ст., бар, мбар, МПа, мм рт. ст.). 2) Коэффициент перенастройки ^ДИмакс/ДИнастр. Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового индикатора (ЖКИ) преобразователя. | |||||
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой | от 4 до 20 HART, Profibus-PA, Foundation Fieldbus |
| Напряжение питания постоянного тока, В - коммуникация HART - коммуникация Foundation Fieldbus и Profibus | от 10,5 до 45 от 9 до 32 |
| Условия эксплуатации: - температура окружающей среды, °С для преобразователей без ЖКИ для преобразователей с ЖКИ - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +80 от -35 до +80 95 от 84,0 до 106,7 |
| Масса, кг, не более | 48 |
| Габаритные размеры (высота; ширина; длина), мм, не более: 2) | 188x105x125 |
| Маркировка взрывозащиты | 0Ex ia DC T4 Ga, 0/1Ex d DC T6- T4 Ga/ Gb |
| Средняя наработка на отказ, ч, не менее | 90000 |
| Средний срок службы, лет, не менее | 10 |
| Примечания: 1) Конкретные значения указаны в руководстве по эксплуатации и (или) паспорте. 2) В зависимости от модели и исполнения, без учета параметров фланцев, выносных разделительных мембран (при наличии). | |
наносится на титульный лист руководства по эксплуатации и паспорта - типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный | PDS8 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание: Допускается прилагать 1 экз. (в зависимости от заказа) на партию преобразователей, постав | ||
| ляемых в один адрес. | ||
приведены в разделе 1.1 «Общие сведения» Руководства по эксплуатации.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
Стандарт предприятия Chongqing Silian Measurement And Control Technology Co., ltd.,
Китай.
