| Номер в госреестре | 89120-23 |
| Наименование СИ | Прибор измерительный |
| Обозначение типа СИ | К-104 |
| Изготовитель | Акционерное общество "Пермский научно-исследовательский технологический институт" (АО "ПНИТИ"), г. Пермь |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор измерительный К-104 (далее - прибор) предназначен для измерений внутреннего диаметра цилиндрической части, а также суммарной глубины диаметральнорасположенных канавок специальных труб.
Конструктивно прибор состоит из измерительного блока, блока согласования и персонального компьютера. Измерительный блок представляет собой измерительную головку с несъемной цилиндрической штангой и центрирующую каретку. При выполнении измерений фланец центрирующей каретки закрепляют на торце измеряемой трубы, после чего штангу с измерительной головкой перемещают внутри трубы относительно неподвижной центрирующей каретки до контролируемого сечения. Установка штанги в контролируемом сечении происходит посредством фиксации стопорного ролика в проточке, находящейся на направляющей штанги.
Принцип работы прибора заключается в преобразовании перемещения чувствительного элемента индуктивного датчика в цифровое значение, пропорциональное отклонению внутреннего диаметра трубы от установленного номинального значения.
К данному типу средства измерений относится прибор измерительный К-104 с заводским № 124.
Заводской номер, обозначение, товарный знак предприятия-изготовителя и год выпуска нанесены методом лазерной гравировки на маркировочную табличку, расположенную на измерительном блоке прибора.

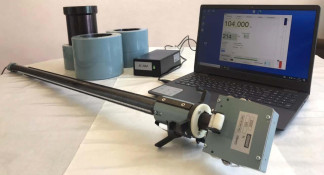

Общий вид прибора с указанием места нанесения заводского номера, знака утверждения типа, года выпуска и товарного знака предприятия представлен на рисунке 1.
Нанесение знака поверки на прибор не предусмотрено.
На измерительном блоке устанавливаются пломбы, препятствующие несанкционированной регулировке прибора (рисунки 2, 3).
Программное обеспечение установлено на жестком диске компьютера. Функции, дающие возможность изменения программного обеспечения пользователем, в программной оболочке отсутствуют.
Идентификационные данные программного обеспечения прибора приведены в таблице
Лист № 3 Всего листов 5
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | К104 |
| Номер версии ПО | не ниже 1.9.5.3 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики прибора
| Наименование характеристики | Значение |
| Диапазон измерений внутреннего диаметра* цилиндрической части специальных труб, мм | от 103,8 до 104,5 |
| Диапазон измерений суммарной глубины диаметрально расположенных канавок, мм | от 0 до 5,2 |
| Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра цилиндрической части, мм | ±0,015 |
| Пределы допускаемой абсолютной погрешности измерений суммарной глубины диаметрально расположенных канавок, мм | ±0,020 |
| Цена наименьшего разряда показывающего устройства, мм | 0,001 |
| *- При температуре окружающей среды +20 °С | |
Таблица 3 -Технические характеристики прибора
| Наименование характеристики | Значение |
| Напряжение питания, В | 220±11 |
| Номинальная частота питающей сети, Г ц | 50 |
| Потребляемая мощность, В-А, не более | 100 |
| Габаритные размеры блока измерительного, мм, не более: | |
| - длина | 1105 |
| - ширина | 120 |
| - высота | 120 |
| Габаритные размеры блока согласования, мм, не более: | |
| - длина | 220 |
| - ширина | 115 |
| - высота | 70 |
| Масса, кг, не более: | |
| - блока измерительного | 3,5 |
| - блока согласования | 0,9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 |
наносится методом прямой печати на табличку, расположенную на корпусе измерительного блока и на титульный лист Руководства по эксплуатации в правый верхний угол типографским способом.
| Таблица 4 - Комплектность | ||
| Наименование | Обозначение | Количество |
| Блок измерительный | ПИ-246.00.000 | 1 шт. |
| Блок согласования | ПИ-396.02.510 | 1 шт. |
| Персональный компьютер (не ниже Intel Pentium IV 850 МГц; память 512 Мбайт, HDD не менее 20 Гбайт) | - | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Провод заземления | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кольцо настроечное нулевое | ПИ-246.04.140 | 1 шт. |
| Кольцо настроечное предельное | ПИ-246.04.150 | 1 шт. |
| Приспособление для настройки | ПИ-246.04.000 | 1 шт. |
| Компакт-диск (CD) с ПО | - | 1 шт. |
| Руководство по эксплуатации | ПИ-246.00.000РЭ | 1 экз. |
| Формуляр | ПИ-246.00.000ФО | 1 экз. |
| Паспорт на кольца настроечные | ПИ-246.00.000ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
Приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.
Техническая документация Изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.06.2026 |
