| Номер в госреестре | 89095-23 |
| Наименование СИ | Газоанализаторы оптические |
| Обозначение типа СИ | Optronics |
| Изготовитель | OPTRONICS Technology AS, Норвегия |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы оптические Optronics (далее - газоанализаторы) предназначены для измерений объемной доли и довзрывных концентраций горючих газов и объемной доли диоксида углерода.
К настоящему типу средств измерений относятся газоанализаторы следующих модификаций PG11, PG11 Arctic, PG11 Desert, PG11 Kelvin; PGE11, PGE11 Arctic, PGE11 Desert и PGE11 Kelvin, которые отличаются условием эксплуатации и длиной пробоотборного зонда.
Принцип действия газоанализаторов - оптический инфракрасный абсорционный, основанный на поглощении инфракрасного излучения в анализируемой среде
Конструктивно газоанализаторы являются стационарным прибором непрерывного действия с световой сигнализацией.
Газоанализаторы обеспечивают выполнение следующих функций:
- выдачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой концентрации;
- выдачу цифровых сигналов по протоколу HART;
- выдачу цифровых сигналов по интерфейсу RS-485 (с протоколом MODBUS RTU). Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в
виде цифрового обозначения, состоящего из арабских цифр, наносится способом гравировки на маркировочную табличку в месте, указанном на рисунке 1.

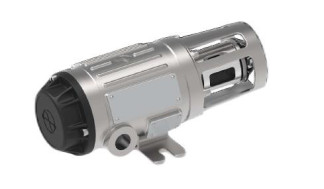

Общий вид газоанализаторов с указанием места нанесения заводского номера приведены на рисунке 1. Пломбирование газоанализаторов не предусмотрено.
б) модификации PGE11, PGE11 Arctic, PGE11 Desert и PGE11 Kelvin Рисунок 2 - Общий вид газоанализаторов с указанием места нанесения заводского номера.
Газоанализаторы имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.
ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Для отображения результатов измерений применяется любое программное обеспечение (далее - ПО), работающее по протоколу HART или ModBUS. Данное ПО не является метрологически значимым.
Идентификационные данные ВПО - отсутствуют.
Таблица 1 - Основные метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||
| Метан (CH4) | от 0 до 50 % включ. | ±5 % | - |
| св. 50 до 100 % | - | ±10 % | |
| от 0 до 50 % НКПР включ. | ±5 % НКПР | ||
| св. 50 до 100 % НКПР | - | ±10 % | |
| Пропан (C3H8) | от 0 до 50 % включ. | ±5 % | - |
| св. 50 до 100 % | - | ±10 % | |
| от 0 до 50 % НКПР включ. | ±5 % НКПР | - | |
| св. 50 до 100 % НКПР | ±10 % | ||
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||
| Этилен (C2H4) | от 0 до 50 % включ. | ±5 % | - |
| св. 50 до 100 % | - | ±10 % | |
| от 0 до 50 % НКПР включ. | ±5 % НКПР | - | |
| св. 50 до 100 % НКПР | - | ±10 % | |
| Бутан (C4H10) | от 0 до 60 % | ±5 % | - |
| от 0 до 50 % НКПР включ. | ±5 % НКПР | - | |
| св. 50 до 100 % НКПР | - | ±10 % | |
| Диоксид углерода (CO2) | от 0 до 50 % включ. | ±5 % | - |
| св. 50 до 100 % | - | ±10 % | |
| 1) При нормальных условиях измерений: - температура окружающей среды, °C: от +15 до +25 - относительная влажность, %: от 30 до 80 - атмосферное давление, кПа: от 98,0 до 104,6 2) Время установления показаний по уровню To,9, с: не более 60; 3) Значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020. | |||
Таблица 2 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 50 |
| Потребляемая мощность Вт, не более: - PG11, PG11 Desert, PG11 Kelvin; PGE11, PGE11 Desert и PGE11 Kelvin - PG11 Arctic, PGE11 Arctic | 3 5 |
| Габаритные размеры (высотахширинахдлина), мм, не более: - PG11, PG11 Arctic, PG11 Desert, PG11 Kelvin - PGE11, PGE11 Arctic, PGE11 Desert, PGE11 Kelvin | 102x120x238 102x100x321 (511), (775)1} |
| Масса, кг, не более | 3 |
| Условия эксплуатации: 1) PG11, PGE11 - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +65 от 0 до 99 от 84 до 106,7 |
| Наименование характеристики | Значение |
| 2) PG11 Arctic, PGE11 Arctic - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа 3) PG11 Desert, PG11 Kelvin, PGE11 Desert, PGE11 Kelvin - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -55 до +65 от 0 до 99 от 84 до 106,7 от -40 до +75 от 0 до 99 от 84 до 106,7 |
| Время прогрева, мин, не менее | 20 |
| Средняя наработка на отказ, ч Срок службы, лет, не менее | 100000 15 |
| Маркировка взрывозащиты | 1 Ex db e ib IIC T5 Gb X или 1 Ex db ib IIC T5 Gb X |
| Степень защиты IP по ГОСТ 14254-2015 | IP 66 |
| - Длина проботборного зонда определяется при заказе. | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор оптический Optronics1) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| - Модификация согласно заказу. | ||
приведены в разделе 5 «Эксплуатация» документа «Газоанализаторы оптические Optronics. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация OPTRONICS Technology AS, Норвегия.
