| Номер в госреестре | 89088-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | KOKM 1HK16 |
| Изготовитель | ABB s.r.o., Чешская Республика |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока КОКМ 1НК16 (далее - трансформаторы) предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 Гц в переменный ток, пригодный для измерения стандартными измерительными приборами и установками релейной защиты.
Трансформаторы являются шинными с кольцевым типом сердечника внутренней установки и не имеют собственных первичных обмоток. В качестве первичных обмоток трансформаторов служат шинопроводы, вводы или кабели электроустановок, на которые они смонтированы. Корпус трансформаторов изготовлен из эпоксидной смолы. Корпус выполняет одновременно функцию изолятора и несущей конструкции. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.
Рабочее положение в пространстве - любое.
Общий вид трансформаторов и место пломбирования представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер трансформатора нанесен типографским способом на самоклеящуюся информационную табличку (шильд) на корпусе.

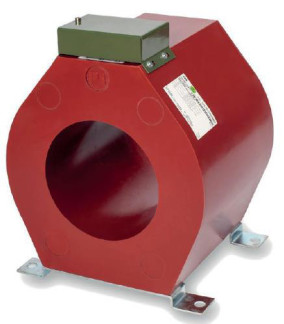

Рисунок 1 - Трансформаторы тока КОКМ 1НК16, обозначение места пломбировки от несанкционированного доступа, места нанесения заводского номера, места нанесения знака
утверждения типа
Таблица 1 - Метрологические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Заводской номер | 1VLT5121076267, 1VLT5121076268, 1VLT5121076269, 1VLT5121076270, 1VLT5121076271, 1VLT5121076272, 1VLT5121076396, 1VLT5121076397, 1VLT5121076398, 1VLT5121076399, 1VLT5121076400, 1VLT5121076401, 1VLT5121076685, 1VLT5121076686, 1VLT5121076687, 1VLT5121076688, 1VLT5121076689, 1VLT5121076690 |
| Год выпуска | 2021 |
| Номинальное напряжение, кВ | 1 |
| Наибольшее рабочее напряжение, кВ | 1,2 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 1000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка при cos ф=0,8, ВА | 40 |
| Класс точности по ГОСТ Р МЭК 61869-2-2015 | 10PR |
| Номинальная предельная кратность вторичной обмотки для защиты | 30 |
| Наименование параметра | Значение |
| Срок службы до списания, не менее, лет | 30 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
| Габаритные размеры, мм: - высота, не более | 332 |
| - ширина, не более | 270 |
| - глубина, не более | 160 |
| Масса, кг, не более | 27,2 |
Знак утверждения типа наносится
наносится на табличку трансформатора и на паспорт - типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | КОКМ 1НК16 | 18 шт. |
| Паспорт | - | 18 шт. |
приведены в разделе 7 «Сведения о методиках (методах) измерений» паспорта трансформатора тока.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 26.07.2025 |
