| Номер в госреестре | 89087-23 |
| Наименование СИ | Анализаторы антенно-фидерных устройств портативные векторные сетевые |
| Обозначение типа СИ | SV4401A |
| Изготовитель | SYSJOINT Information Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы антенно-фидерных устройств портативные векторные сетевые SV4401A (далее - анализаторы) предназначены для измерений параметров антенно-фидерных устройств (АФУ) - коэффициента стоячей волны по напряжению (КСВН) и коэффициента передачи.
Принцип действия анализаторов основан на генерировании сканирующего радиосигнала и приеме его отражения в антенно-фидерном тракте. На основе соотношений параметров излучаемого и принимаемого радиосигналов анализаторы рассчитывают параметры АФУ.
Конструктивно анализаторы выполнены в виде моноблочного переносного прибора в металлическом корпусе, который отличается высокой прочностью и может эффективно экранировать электромагнитные помехи. Радиочастотный интерфейс анализаторов представляет собой гнездовые разъемы N-типа. В комплект поставки также входят адаптеры N^-SMA.
Анализаторы имеют 4 кнопки управления и 7-дюймовый жидкокристаллический экран высокой яркости с емкостной сенсорной панелью, два аккумулятора типа Li-ion, обеспечивающие не менее 4 часов автономной работы, внутреннюю память емкостью 8ГБ, выход питания USB, выход для зарядки/передачи данных USB Type-C.
Заводские номера, однозначно идентифицирующие каждый экземпляр анализаторов, наносятся на заднюю панель в форме шильды, содержащей заводской номер в цифробуквенном формате (14 знаков) методом наклеивания.
Внешний вид анализаторов, места нанесения заводского номера, знаков утверждения типа и поверки представлены на рисунке 1 .

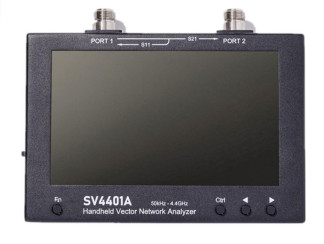

Рисунок 1 - Внешний вид анализаторов
If1
SV4401A 50kHz -4.4GHz Handheld Vector Network Analyzer
Анализаторы имеют встроенное программное обеспечение (далее - ПО) SV4401_App. Встроенное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SV4401_App |
| Номер версии (идентификационный номер) ПО, не ниже | V0.1.1 |
Цифровой идентификатор ПО
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 0,05 до 4400 |
| Пределы допускаемой относительной погрешности установки частоты | ±2-10-6 |
| Пределы допускаемой относительной погрешности измерений КСВН, % | ±5 |
| Диапазон измерений коэффициента передачи, дБ | от 0 до -30 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента передачи, дБ - в диапазоне измерений от 0 до -20 дБ - в диапазоне измерений от -20 до -30 дБ | ±0,5 ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания: - от двух аккумуляторных батарей типа Li-ion, напряжение, В - от сети переменного тока через сетевой адаптер постоянного тока, В | 3,6 от 4,7 до 5,5 |
| Потребляемая мощность В-А, не более: | 10 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 190 х 130 х 30 |
| Масса, кг, не более | 1,15 |
| Условия эксплуатации (без термочехла) | По группе 2 ГОСТ 22261-94 |
| Условия эксплуатации (с термочехлом): - температура окружающего воздуха, °С | от -40 до +45 |
наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на заднюю панель корпуса анализатора методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Анализатор антенно-фидерных устройств | SV4401A | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации, совмещенное с паспортом | - | 1 |
изложены в разделах 4, 5 руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.813-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия SYSJOINT Information Technology Co., Ltd., Китай.
