| Номер в госреестре | 89073-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШВ15Б |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО высоковольтного оборудования "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШВ15Б (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в установках переменного тока промышленной частоты и номинальным напряжением 15 кВ.
Принцип действия основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы относятся к шинным с воздушной изоляцией с двумя вторичными обмотками. Первичной обмоткой трансформатора служит шина токопровода. Вторичные обмотки скреплены в единый блок при помощи обмоткодержателей и кольца. Выводы вторичных обмоток выходят на единую колодку вторичных выводов.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, вторичных обмоток, залитых в изоляционном блоке. Литой блок обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и от механических повреждений.

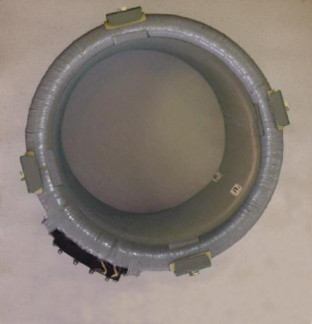

Внешний вид трансформатора с указанием места нанесения заводского номера и места пломбирования представлен на рисунке 1 .
К трансформаторам данного типа относятся трансформаторы с зав. №№ 612, 638, 635, 668, 666, 665.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Заводской номер в виде цифрового обозначения нанесен на табличку технических данных трансформатора методом тиснения.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 15 |
| Наибольшее рабочее напряжение, кВ | 15,75 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток 11ном, А | 8000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета | 0,5 |
| - для защиты | 10Р |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф = 0,8, ВА: - для обмоток класса точности 0,5 | 30 |
| - для обмоток класса точности 10Р | 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | 15 |
| Наименование характеристики | Значение |
| Количество вторичных обмоток: | |
| - для измерений | 1 |
| - для защиты | 1 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +60 |
Нанесение знака утверждения типа не предусмотрено. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШВ15Б | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТШВ15Б. Паспорт».
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 27.06.2025 |
