Машина универсальная испытательная WDW-50HR 2200, 89051-23

Машина универсальная испытательная WDW-50HR 2200 (далее - машина) предназначена для измерений силы и перемещения активного захвата при испытаниях образцов материалов на растяжение, сжатие, изгиб.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	89051-23
Наименование СИ	Машина универсальная испытательная
Обозначение типа СИ	WDW-50HR 2200
Изготовитель	HST Jinan Hensgrand Instrument Co., Ltd, Китай
Год регистрации	2023
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия машины заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью электромеханической станции, перемещение активного захвата измеряется преобразователем линейных перемещений.

Основными компонентами машины являются электромеханическая станция, нижняя опорная станина, силовая рама с приводом на которую крепятся устройства нагружения, система измерений силы и перемещения активного захвата и система управления и обработки данных.

К средствам измерений данного типа относится машина универсальная испытательная WDW-50HR 2200, зав. № 202308.

Заводской номер машины в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на опорной станине.

Нанесение знака поверки на средство измерений не предусмотрено.

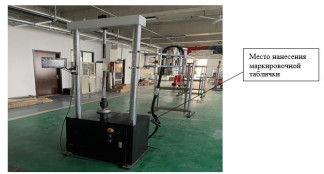

Общий вид машины представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

Машина универсальная нспытательнан TVDW-50HR 22C1V Universal testing machine YVDW-■ 50HR2200

EHt

Product Пролухт:

Машина универсальная испьстательная/х^ Universal testing machine

Model/ Модель:

WDW-50HR 2200

Наибольшая предельная нагрузка в рехвме растяжения н сжатая / Мах ultimate load in teDsion&compression mode

50kW50kN
