| Номер в госреестре | 89022-23 |
| Наименование СИ | Комплексы информационно-вычислительные |
| Обозначение типа СИ | МRЕК |
| Изготовитель | Общество с ограниченной ответственностью "Радиоэлектронная компания" (ООО "Радиоэлектронная компания"), Республика Беларусь |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы информационно-вычислительные МЯЕК (далее - MREK) предназначены для измерений силы и напряжения постоянного электрического тока, электрической энергии и мощности, тепловой энергии, объёма холодной и горячей воды, объёма природного газа, количества импульсов и времени.
MRЕК являются проектно-компонуемыми комплексами и имеют переменный состав оборудования: сервер сбора данных с программным обеспечением «РЭК Терминал», устройства сбора и передачи данных ЯЕК-1 (регистрационный № 87764-22 в Федеральном информационном фонде по обеспечению единства измерений) (далее - УСПД REK-1), рабочие места операторов, аппаратуру связи.
Принцип действия MRЕК состоит в том, что электрические сигналы измерительной информации, поступают на измерительные каналы и интерфейсы обмена информации УСПД ЯЕК-1 от первичных измерительных преобразователей (далее - ПИП) с дискретными, аналоговыми и цифровыми выходами через оптоволоконные, проводные и беспроводные каналы связи и передаются на обработку в сервер сбора данных и хранения информации. При этом хранение (регистрация) данных осуществляется в виде двумерного массива данных: результаты измерений, моменты времени, события по счетчикам, настройку УСПД и протоколы работы. В необходимых случаях результаты измерений формируются с учётом масштабных коэффициентов в виде именованной величины. Выходная информация образуется путём считывания требуемых данных из массива и их преобразования к требуемой форме предоставления (таблица, график, протокол и других форм).
В MRЕК обеспечивается автоматическая синхронизация часов средств измерений, входящих в измерительный канал, с шкалой координированного времени UTC (SU), с помощью системы обеспечения единого времени (СОЕВ), реализованной на основе GPS-приёмника, встроенного в УСПД ЯЕК-1.
Основные функции МЯЕК:
- приём, обработка и регистрация результатов измерений, поступающих от средств измерений, соотнесенных к шкале координированного времени UTC (SU);
- ведение архива результатов измерений, событий по счетчикам, настройки УСПД и протоколов работы;
- преобразование результатов измерений для целей передачи в другие системы;
- поддержание единого времени;
- обеспечение доступа операторов к текущей и архивной измерительной информации в виде таблиц и графиков, отображаемых на экране монитора и выводимых на печать, с возможностью телеуправления объектами по месту.

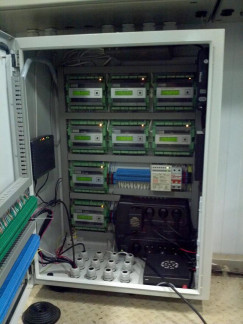

Конструктивно центральная часть MREK, содержащая сервер сбора данных, оборудование электропитания и проектно-компонуемую аппаратуру связи, монтируется в двух исполнениях:
- шкафном: части MREK монтируются в настенных шкафах вблизи от измерительных приборов или устанавливаются на рабочих местах пользователей,
- свободном: части MREK устанавливаются согласно проектной или заказной документации.
Функциональные возможности MREK отражены в условном обозначении в паспорте конкретного исполнения в виде буквенно-цифрового кода, приведенного при заказе.
Пример записи при заказе комплекса измерительно-вычислительного MREK13.KM.1.1ffi. отображён на рисунке 1.
| MREK | 1 | Э | К | M | 1 | 1 | Ш |
| Ш Исполнение шкафное О Исполнение открытое | |||||||
| 1 2 3 4 | Отображение информации через БУИ, REK-8.X* Отображение информации через табло, REK-9.X* Отображение информации через индикатор, REK-10.X* Отображение информации через преобразователь, REK-11.X* | ||||||
| 1 Тип коммуникационного канала: радиомодем, REK-7.X* 2 Тип коммуникационного канала: GSM-модем, REK-13.X* 3 Тип коммуникационного канала: модем, REK-3.X* 4 Тип коммуникационного канала: сеть стандарта Ethernet,Moxa-208X* | |||||||
| M Поддерживаемый протокол обмена MODBUS RTU Т Поддерживаемый протокол обмена TCP/IP | |||||||
| К Преобразование интерфейсов при помощи REK-5.X* У Преобразование интерфейсов при помощи УКПК REK-2.X* А Преобразование интерфейсов при помощи АС Mоха | |||||||
| Э Тип учитываемого энергоресурса: электрическая энергия Т Тип учитываемого энергоресурса: тепловая энергия В Тип учитываемого энергоресурса: объём холодной и горячей воды П Тип учитываемого энергоресурса: объём природного газа | |||||||
| 1 Поступление информации через УСПД REK-1.X* | |||||||
Рисунок 1 - Условное обозначение комплекса информационно-вычислительного MREK, где Х* указывает на возможность применения других однотипных устройств
Для защиты результатов измерений и параметров MREK от несанкционированного доступа предусмотрена механическая и программная защита. Предусмотрено пломбирование электронных компонентов и кабельных подключений MREK.
Знак поверки наносится на табличку MREK типографским способом. Место нанесения знака поверки показано на рисунке 2.
Заводской номер в числовом формате наносится на табличку MREK и на формуляр.
MREK поддерживают следующие стандартные протоколы обмена:
- MODBUS RTU;
- TCP/IP.
Перечень ПИП, которые могут работать совместно с MREK, приведен в таблице 1. Таблица 1 - Перечень ПИП
| ПИП | ||
| Наименование | Обозначение | Регистрационный № в ФИФ ОЕИ |
| Канал измерений электрической энергии | ||
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.03М | 36697-17 |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.02М | 36697-17 |
| ПИП | ||
| Наименование | Обозначение | Регистрационный № в ФИФ ОЕИ |
| Счетчики ватт-часов активной энергии переменного тока статические | Меркурий 200 | 24410-18 |
| Счетчики электрической энергии трехфазные статические | Меркурий 230 | 23345-07 |
| Счетчики активной и реактивной электрической энергии трехфазные | СЕ 303 | 33446-08 |
| Счетчики электрической энергии трехфазные электронные | Альфа А1140 | 33786-20 |
| Счётчики электрической энергии переменного тока статические | «Гран-Электро СС-301» | 23089-21 |
| Канал измерений тепловой энергии | ||
| Расходомеры-счетчики электромагнитные | ВЗЛЕТ ТЭР* | 39735-14 |
| Теплосчетчики | ТЭМ-104* | 26998-19 |
| Теплосчетчики | МКТС* | 28118-09 |
| Тепловычислители | СПТ 941* | 29824-14 |
| Тепловычислители | СПТ 961* | 35477-12 |
| Канал измерений объёма холодной и горячей воды | ||
| Счетчики воды крыльчатые электронные | СХВЭ, СГВЭ* | 68405-17 |
| Счетчики воды электронные | Пульсар* | 77346-20 |
| Канал измерений объёма природного газа | ||
| Корректоры | СПГ761* | 36693-13 |
| Корректоры объема газа | ЕК270* | 41978-13 |
| Примечание: * - присутствует возможность получения информации при наличии импульсного выхода прибора. | ||
Программное обеспечение (далее - ПО) состоит из ПО верхнего уровня и встроенного ПО в средства измерений, входящих в состав MREK.
ПО верхнего уровня имеет 7 основных подсистем:
- подсистема драйверов;
- подсистема организации опроса оборудования;
- СУБД и база данных;
- подсистема предоставления данных для SOAP-клиентов;
- подсистема предоставления данных для OPC DA-клиентов;
- подсистема предоставления данных в XML-формате участникам оптового рынка;
- подсистема отображения данных и формирования отчетов (АРМ).
ПО разделено на метрологически значимую и незначимую части.
Сведения о встроенном ПО средств измерений, входящих в состав MREK приведены в их описаниях типа.
Идентификационные данные метрологически значимого ПО верхнего уровня приведены в таблице 3.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | askue-data-collector.war |
| rec-terminal-install-2.9.8.b2021-12-09.exe | |
| Номер версии (идентификационный номер ПО) | 2.9.11 |
| 2.9.8 | |
| Цифровой идентификатор ПО | 30d721857648313a3098b5c8df8f10e0 |
| 3c11b91c75de9b245e6c5f6555f20cf3 | |
| Другие идентификационные данные | MD5 |
Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Mетрологические и технические характеристики представлены в таблицах 4 и 5 соответственно.
Таблица 4 - Mетрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 5 |
| Пределы допускаемой основной приведённой1) погрешности измерений силы постоянного электрического тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведённой1) погрешности измерений силы постоянного электрического тока, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, % | ±0,5 |
| Пределы допускаемой приведённой2) погрешности каналов измерений энергоресурсов, реализуемых с помощью средств измерений, подключаемых к MREK по интерфейсу RS-485 (см. таблицу 2), %: - электрическая энергия и мощность - тепловая энергия - объём газа - объём воды | ±1,5 ±5 ±3 ±5 |
| Пределы допускаемой относительной погрешности счёта импульсов, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени MREK с национальной шкалой координированного времени UTC(SU), с | ±5 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени MREK с национальной шкалой координированного времени UTC(SU), (с введением поправки), с | ±3 |
| Примечания. 1) Для приведённой погрешности измерений силы постоянного электрического тока нормирующим значением является верхний предел диапазона измерений. 2) Для приведённой погрешности каналов измерений энергоресурсов нормирующим значением является диапазон измерений. | |
| Наименование характеристики | Значение |
| Максимальная ёмкость счётчика импульсов, имп. | 99 999 999 999 |
| Данные о результатах измерений энергоресурсов представляются в виде чисел с плавающей запятой: - в диапазоне — с дискретностью представления числа | от 3-10-39 до 1,7-1038 2-10-12 |
| Количество УСПД REK-1, опрашиваемых одним коммуникационным сервером, не более | 1024 |
| Количество зон учёта (временных тарифных зон) в сутки, не более | 48 |
| Параметры электропитания: - напряжение переменного тока, В — частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 500 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре +25 °С), % - атмосферное давление, кПа (мм рт. ст.) | от -20 до +50 до 98 от 84,0 до 106,7 (от 630 до 800) |
наносится на наносится на табличку MRЕК типографским способом, а также в левый верхний угол титульного листа формуляра и руководства по эксплуатации.
Комплектность МКЕК приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| ЭВМ «сервер сбора данных» с серверным комплектом специализированного программного обеспечения «МРЭК Терминал» | - | 1 и более |
| ЭВМ «клиент» с клиентским комплектом специализированного программного обеспечения «МРЭК Терминал» | - | 1 и более |
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных | УСПД RE^LX* | ** |
| Универсальный коммуникационный программируемый контроллер с трёхуровневой гальванической развязкой и функциями: репитер, разветвитель RS-485 «1 в 4», мультиплексор RS-485 «2 в 1» | УКПК RE^2.X* | ** |
| Модем телеметрический с частотной модуляцией, преобразованием скорости обмена | МТ RE^3.X* | ** |
| Ethernet сервер устройств с интерфейсом RS-422/485 | REK-5.X* | ** |
| Радиомодем | REK-7.X* | ** |
| GSM-модем | REK-13.X* | ** |
| Устройство управления | REK-4.X* | ** |
| Устройство отображения информации | REK-8.X*, REK-9.X*, REK-10.X*, REK-11.X* | ** |
| Другое оборудование связи | Moxa 208 X* | ** |
| Руководство по эксплуатации | 190961823.002-2021 РЭ | 1 |
| Руководство пользователя | 190961823.002-2021 РП | 1 |
| Формуляр | 190961823.002-2021 ФО | 1 |
| Ведомость эксплуатационных документов | 190961823.002-2021 ВЭ | 1 |
| Примечания: 1 Обозначение Х* указывает на возможность применения других однотипных устройств. 2 ** - наличие и необходимое количество устройств выбирается в зависимости от конкретного заказа. | ||
приведены в разделе 2 документа 190961823.002-2021 РЭ «Комплексы информационновычислительные MRЕК. Руководство по эксплуатации».
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ BY 190961823.002-2021 «Комплексы информационно-вычислительные МКЕК. Технические условия».
