| Номер в госреестре | 89017-23 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | Логистика |
| Изготовитель | Общество с ограниченной ответственностью "Лаборатория электронных комплексов" (ООО "Лаборатория электронных комплексов"), Московская область, г. Солнечногорск |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные Логистика (далее по тексту - комплексы) предназначены для измерений и регистрации параметров состояния груза во время транспортировки и погрузочноразгрузочных операций: среднеквадратичного значения (СКЗ) виброускорения по трем взаимно перпендикулярным осям, углов наклона, атмосферного давления, относительной влажности и температуры.
Принцип измерений заключается в измерении сигналов, поступающих от датчиков, заключенных в электронное устройство с автономным питанием и встроенной энергонезависимой памятью в пыле и влагозащищенном алюминиевом корпусе, в котором находятся датчики, образующие измерительные каналы (далее - по тексту ИК):
- датчик измерений перегрузок (ИК СКЗ виброускорения);
- датчик измерений угла наклона (ИК углов наклона);
- датчик измерений атмосферного давления (ИК давления);
- датчик измерений влажности и температуры (ИК влажности, ИК температуры). Датчики для измерения перегрузок представляют собой трехосевые акселерометры,
выполненные по технологии МЭМС. Датчик атмосферного давления выполнен по пьезорезистивной схеме, и имеет встроенный датчик температуры. Датчик влажности разработан с использованием технологии CMOSens от Sensirion, откалиброван и линеаризован, также имеет встроенный датчик температуры. Все датчики имеют цифровые выходы.
Комплексы ведут непрерывный контроль внешних воздействий в режиме реального времени, сравнивают измеренные параметры вибрации и углов наклона с пороговыми значениями и записывают следующие отчеты:
- об углах наклона изделия в двух взаимно перпендикулярных плоскостях (по крену и тангажу), температуре и влажности окружающей среды через установленные промежутки времени;
- о событиях критических углов наклона при возникновении недопустимых углов наклона;
- параметры критической вибрации при превышении установленных порогов вибрации или
ударов.
Комплексы регистрируют воздействия по трем осям, что обеспечивает полноценную картину мониторинга и позволяет устанавливать прибор в произвольном положении. Пылевлагозащитные свойства корпуса позволяют устанавливать прибор на открытом воздухе и в неблагоприятных климатических условиях.
Значения частоты опроса датчиков перегрузок, количество записываемых значений, пороги срабатывания записи информации с датчиков, а также периодичность опроса датчиков давления, влажности и температуры устанавливаются пользователем. Комплексы позволяет записывать до 10000 критических событий. Специализированное ПО позволяет отображать все события в виде графиков и числовых значений, по которым можно производить анализ воздействий на груз во время транспортировки.
Комплексы изготавливаются в одной модификации, но в разной цветовой гамме: серый и светло-серый.
Заводские номера комплексов в виде буквенно-цифрового обозначения, состоящего из символов латинского алфавита и арабских цифр, наносятся на этикетку на корпус комплекса методом печати, как представлено на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование комплексов не предусмотрено.

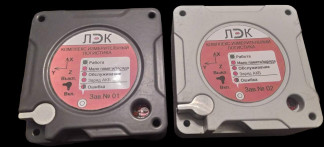

Рисунок 1 - Общий вид комплексов и место нанесения серийного номера
Задание режимов измерений и регистрации данных осуществляется с помощью персонального компьютера (далее по тексту - ПК) с установленным сервисным программным обеспечением (далее по тексту - СПО) «LogistikaViewer», которое поставляется совместно с комплексами и предназначено для считывания и анализа данных, накопленных комплексом. СПО не является метрологически значимым
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК виброускорения | |
| Диапазон измерений СКЗ виброускорения по осям X, Y и Z, м/с2 (g) | от 10 до 600 (от 1 до 60) |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения по осям X, Y и Z, % | ±10 |
| Диапазон рабочих частот по осям X, Y и Z, Гц | от 0,1 до 500 |
| Нелинейность амплитудной характеристики по осям X, Y и Z, % | ±10 |
| Наименование характеристики | Значение |
| ИК угла наклона | |
| Диапазоны измерений углов наклона (по крену и тангажу), ° | от -90 до +90 |
| Пределы допускаемой абсолютной погрешности измерений углов наклона, ° | ±2 |
| ИК влажности | |
| Диапазон измерений относительной влажности, % | от 5 до 98 (без конденсации) |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ±4 |
| ИК атмосферного давления | |
| Диапазон измерений атмосферного давления, кПа (мм рт. ст.) | от 29,9 до 109,9 (от 225 до 825) |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа | ±1 |
| ИК температуры | |
| Диапазон измерений температуры, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний виброускорений по осям X, Y и Z, g | от 0 до 100 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность, %, | от 5 до 98 |
| (без конденсации) | |
| - атмосферное давление, кПа | от 29,9 до 109,9 |
| Габаритные размеры, мм, не более: | |
| - длина | 80 |
| - ширина | 80 |
| - высота | 33 |
| Масса, г, не более | 420 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским методом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный | Логистика | 1 шт. |
| Паспорт | — | 1 экз. |
| Руководство по эксплуатации | КИ.00.001.РЭ | 1 экз. |
| Кабель USB | — | 1 шт. |
| Флеш-накопитель или CD-диск с СПО | «LogistikaViewer» | 1 шт. |
представлены в разделах разделы 1.4 и 1.5 документа КИ.00.001.РЭ «Комплекс измерительный Логистика. Руководство по эксплуатации».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ 8.547-2009 Государственная поверочная схема для средств измерений влажности
газов;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па»;
ГОСТ 8.558-2009 Государственная поверочная схема для средств измерений температуры; Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ТУ 26.51.53-001-73624777-2022 Комплексы измерительные Логистика. Технические
условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 08.06.2025 |
