| Номер в госреестре | 89008-23 |
| Наименование СИ | Манометр грузопоршневой |
| Обозначение типа СИ | МП-60М |
| Изготовитель | Государственное предприятие "Донецкий опытный завод "Эталон" (ГП "Донецкий опытный завод "Эталон"), г. Донецк |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр грузопоршневой МП-60М (далее по тексту - манометр) воспроизведения, измерений и передачи единицы избыточного давления при поверке и калибровке рабочих разрядных эталонов и средств измерений избыточного давления.
Манометр может применяться в качестве рабочего эталона 1 -го разряда по Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653.
К данному типу средств измерений относится манометр грузопоршневой МП-60М с зав. № 9906.
Конструктивно манометр выполнен в виде установки, все узлы которой расположены на основании с регулируемыми опорами. В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней.
Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей жидкости используется трансформаторное масло по ГОСТ 10121-76.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется визуально.
Комплект грузов предназначен для уравновешивания измеряемого давления. Нанесение знака поверки на манометр не предусмотрено.
Заводской номер нанесён в формате цифрового обозначения на корпус манометра методом наклейки.
Пломбировка корпуса манометра не предусмотрена.
Общий вид манометра и место нанесения заводского номера и знака утверждения типа приведены на рисунках 1 и 2.

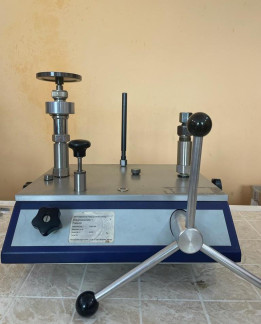

Рисунок 1 - Общий вид манометра грузопоршневого МП-60М
ГП "ДонСшош опытный завод "ОтЗ-Юн1'
МАНОМЕТР ГРУЗОПОРШИЕВОЙ МП-Ы1М \в/ 5ав. .Ys «И» " '
ДИ нсбыточного jaa.icHiu от 0.1 до 6 МПа
КТ 0,<Ji
Рисунок 2 - Информационная табличка манометра грузопоршневого МП-60М
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0,1 до 6 |
| Пределы допускаемой относительной погрешности измерений избыточного давления, % (1) | ±0,01 |
| Среднее квадратическое отклонение результата определения эффективной площади поршневой пары, %, не более | 0,004 |
| Номинальное значение эффективной площади поршня, см2 | 0,5 |
| Скорость опускания поршня, мм/мин, не более | 0,6 |
| Продолжительность свободного вращения поршня, мин, не менее | 5 |
| (1) В основном диапазоне измерений от 0,1Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1Ртах погрешность нормируется в % от 0,1Ртах (где Ртах - верхний предел диапазона измерений; Pmin - нижний предел диапазона измерений). | |
| Наименование характеристики | Значение |
| Рабочая жидкость | трансформаторное масло по ГОСТ 10121-76 |
| Габаритные размеры, мм, не более | |
| - высота | 265 |
| - длина | 450 |
| - ширина | 400 |
| Масса без комплекта грузов, кг, не более | 42 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Знак утверждения типа наносится
на корпус манометра методом наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность манометра грузопоршневого
| Наименование частей | Обозначение | Количество |
| Манометр грузопоршневой | МП-60М | 1 шт. |
| Комплект грузов | - | 1 компл. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации манометра в разделе 3 «Методика измерений».
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
