| Номер в госреестре | 89004-23 |
| Наименование СИ | Анализаторы карбонатности горных пород |
| Обозначение типа СИ | АСМ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Корэтест сервис" (ООО "Корэтест сервис"), г. Тюмень |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы карбонатности горных пород АСМ-1 (далее - анализаторы) предназначены для измерений массовой доли кальцита (карбоната кальция) и доломита (двойной углекислой соли кальция и магния) в образцах горных пород.
Принцип действия анализаторов основан на измерении давления и температуры выделившегося углекислого газа в процессе реакции образца горной породы с (6-10) % водным раствором соляной кислоты.
По результатам измерения давления и температуры выделившегося углекислого газа программа анализаторов рассчитывает массовую долю кальцита, доломита и нерастворимого остатка.
Конструктивно анализаторы представляют настольный автоматизированный прибор, которой состоит из: платформы (основания) со штангой, в которой находятся приводы, платы, мешалки, датчики; вращающегося столика с механизмом карусели, в котором имеется 28 гнезд для измерительных реакционных камер, которые состоят из верхнего блока для кислоты и нижнего стакана для анализируемых образцов; контроллера управления; измерительной головки.
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
На боковую часть платформы (основания) анализаторов нанесена клейкая этикетка с обозначением, заводским номером в цифровом формате и знаком утверждения типа.
Платформа (основание) со штангой и вращающийся столик с механизмом карусели анализаторов изготовлены из полиэтилена и окрашены в черный цвет. Измерительные реакционные камеры анализаторов изготовлены из прозрачного поликарбоната. Измерительная головка анализаторов изготовлена из термопластичного высокотемпературного пластика.
Нанесение знака поверки на анализаторы не предусмотрено.

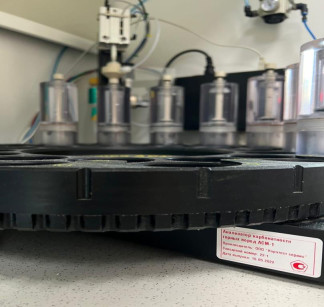

Общий вид анализаторов и места нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.
Управление анализаторами осуществляется посредством внешнего персонального компьютера (далее - ПК) с помощью специализированного программного обеспечения АСМ-1 (далее - ПО).
Данное ПО предназначено для управления работой анализаторов, процессом настройки и тестирования, измерения, хранения, обработки и передачи полученных результатов измерений на внешние носители.
Подключение анализаторов к ПК производится с помощью USB-кабеля.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АСМ-1 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.0.63 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли кальцита и доломита, % | от 0,1 до 100 |
| Диапазон измерений массовой доли кальцита и доломита, % | от 5,0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли кальцита и доломита в поддиапазоне измерений от 5,0 % до 50 % включ., % | ±4,0 |
| Пределы допускаемой относительной погрешности измерений массовой доли кальцита и доломита в поддиапазоне измерений св. 50 % до 100 %, % | ±8,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 505 |
| - ширина | 505 |
| - высота | 430 |
| Масса, кг, не более | 40 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
наносится на клейкую этикетку с обозначением и заводским номером типографским способом. Место нанесения знака утверждения типа представлено на рисунке 2.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор карбонатности горных пород | АСМ-1 | 1 шт. |
| Дозатор* | - | 1 шт. |
| Измерительная реакционная камера** | — | 28 шт. |
| Кальций углекислый | «хч» по ГОСТ 4530-76 | 100 г |
| Компьютер* | — | 1 шт. |
| Программное обеспечение | — | 1 шт. |
| Комплект инструментов | — | 1 шт. |
| Комплект ЗИП | — | 1 шт. |
| Комплект кабелей | — | 1 шт. |
| Комплект подключения газовых линий | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт | — | 1 экз. |
| Методика поверки | - | 1 экз. |
| *по заказу **по требованию Заказчика возможна поставка измерительных реакционных камер в меньшем количестве | ||
приведены в документе:
- Анализаторы карбонатности горных пород АСМ-1. Руководство по эксплуатации (раздел 20 «Подготовка и загрузка образцов», раздел 21 «Процесс измерений»).
КОРЭ.410670.002 ТУ. Анализаторы карбонатности горных пород АСМ-1. Технические условия.
