| Номер в госреестре | 88959-23 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | Crystal Network Analyzer LF400 |
| Изготовитель | Акционерное общество "ЛИТ-ФОНОН" (АО "ЛИТ-ФОНОН"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 04.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные Crystal Network Analyzer LF400 (далее - установки LF400) предназначены для воспроизведения и измерения частоты, воспроизведения уровня выходного сигнала, измерения динамического сопротивления.
Конструктивно установки LF400 выполнены в виде программно-аппаратного комплекса, состоящего из векторного анализатора цепей, направленного ответвителя (рефлектометра), ПЭВМ. Корпуса векторного анализатора цепей и направленного ответвителя выполнены из металла.
Принцип действия установок LF400 основан на измерении комплексного сопротивления измеряемого объекта вблизи его резонансной частоты с последующим вычислением параметров измеряемого объекта. Измерение выполняется с помощью рефлектометра, подключенного к векторному анализатору цепей. Для повышения стабильности выходной частоты анализатора цепей может использоваться внешний термостатированный опорный генератор.
Наличие режима непрерывных измерений позволяет использовать установку LF400 для настройки или контроля основных параметров пьезоэлектрических резонаторов и монолитных пьезоэлектрических фильтров в процессе их производства.

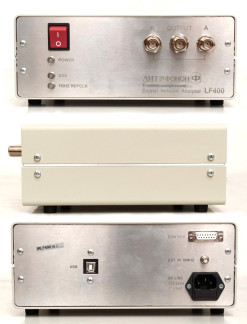

Общий вид установки LF400 представлен на рисунке 1.
Места нанесения на составные части установки LF400 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера представлены на рисунке 2.
Заводской номер наносится в виде наклейки с внесением в соответствующее поле цифрового обозначения маркером краской на нитрооснове.
Место нанесения знака утверждения типа
Программное обеспечение (далее - ПО) установки LF400 предназначено для обеспечения выполнения измерений, построения графиков зависимости параметров резонаторов от времени, сохранения результатов измерений в виде таблицы с последующим выводом на принтер, в дисковый файл или буфер обмена операционной системы.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LF400 - Установка измерительная |
| Номер версии (идентификационный номер) ПО | не ниже 7.0.3 (от 25.10.2021 г.) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | D7EA6B55CBAB668830B6BDAFF FCB81B6 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция установки LF400 исключает возможность несанкционированного влияния на метрологически значимую часть ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон установки частот, МГ ц | от 1 до 400 |
| Максимальный уровень выходного высокочастотного сигнала на нагрузке 50 Ом, не менее: - в диапазоне частот от 1 до 350 МГц - в диапазоне частот св. 350 МГц | м W S « W 1д |
| Пределы допускаемой относительной погрешности воспроизведения частоты внутреннего опорного генератора 10 МГц | ± 110-6 |
| Минимальное сопротивление потерь измеряемых кварцевых резонаторов, Ом, не более | 3 |
| Максимальное сопротивление потерь измеряемых кварцевых резонаторов, Ом, не менее | 500 |
| Повторяемость при измерении частоты кварцевых резонаторов, не менее | ± 110-6 |
| Пределы допускаемой абсолютной погрешности измерения динамического сопротивления кварцевых резонаторов, Ом: | |
| - в диапазоне частот от 1 до 400 МГ ц при динамическом сопротивлении от 5 Ом до 300 Ом - в диапазоне частот от 2 МГ ц до 300 МГ ц включ. при динамическом сопротивлении более 300 Ом | ± (0,05R1 + 1) |
| - в диапазоне частот от 1 до 400 МГ ц при динамическом сопротивлении менее 5 Ом - в диапазоне частот от 1 до 2 МГ ц при динамическом сопротивлении более 300 Ом - в диапазоне частот св. 300 до 400 МГц при динамическом сопротивлении более 300 Ом | ± (0,1R1 + 2) |
| Примечание. R1 - значение динамического сопротивления, Ом | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре до 25 °С, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 86,6 до 106,7 |
| Параметры сети электропитания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 242 от 49,5 до 50,5 |
| Потребляемая активная мощность, В А, не более | 15 |
| Габаритные размеры анализатора цепей векторного LF400, (Д х Ш х В), мм, не более | 250 х 260 х 100 |
| Г абаритные размеры рефлектометра (Д х Ш х В), мм, не более | 90 х 35 х 30 |
| Масса анализатора цепей векторного LF400, кг, не более | 3,0 |
| Масса рефлектометра, кг, не более | 0,2 |
наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на переднюю панель установки LF400.
Таблица 4 - Комплектность поставки установки LF400
| № п/п | Наименование | Обозначение | Количество, шт | Примечание |
| 1 | Анализатор цепей векторный LF400 | ГЖШК.411219.001.01 | 1 | - |
| 2 | Шнур питания | - | 1 | - |
| 3 | Рефлектометр | ГЖШК 411219 001 02 | 1 | - |
| 4 | Кабель высокочастотный 50 Ом | - | - | |
| 5 | Кабель USB (A-B) | - | 1 | - |
| 6 | Программное обеспечение | - | 1 | - |
| 7 | Руководство по эксплуатации | ГЖШК.411219.001РЭ | 1 | - |
| 8 | Паспорт | ГЖШК 411219 001ПС | 1 | - |
| 9 | Методика поверки | - | 1 | - |
| 10 | Контактное устройство | ГЖШК 411219 001 04 | 1 | Поставляется по отдельному заказу |
| 11 | Комплект нагрузок калибровочный | ГЖШК 411219 001 05 | 1 | |
| 12 | Комплект поверочный | ГЖШК 411219 001 06 | 1 | |
| 13 | Рефлектометр двухканальный | ГЖШК 411219 001 03 | 1 | |
| 14 | Персональный компьютер | - | 1 |
приведены в разделе «Порядок работы» документа ГЖШК.411219.001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения в диапазоне частот Ы0"1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Установка измерительная Crystal Network Analyzer LF400. Технические условия ГЖШК.411219.001ТУ.
