| Номер в госреестре | 88916-23 |
| Наименование СИ | Масс-спектрометры времяпролетные |
| Обозначение типа СИ | Люмас ИТР-301 |
| Изготовитель | Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 24.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры времяпролетные Люмас ИТР-301 (в дальнейшем - масс-спектрометры) предназначены для измерений содержания различных элементов и их изотопов в пробах веществ и материалов.
Принцип действия масс-спектрометров основан на реализации последовательных механизмов: ионизации пробы в источнике ионов и измерении отношения массы к заряду ионов по времени их движения в дрейфовом промежутке времяпролетного масс-анализатора.
Масс-спектрометры представляют собой стационарные лабораторные приборы. Конструкция масс-спектрометров включает в себя следующие основные составные части: источник ионов, интерфейс, времяпролетный масс-анализатор, система управления, вакуумная система, системы регистрации и обработки сигнала.
Твердотельная проба вносится в источник ионов в виде цельного куска или предварительно запрессованной в подложку. Газообразная проба вводится в источник через канал напуска. Физические процессы, протекающие в источнике ионов, приводят к распылению твердотельной пробы и последующей ионизации распыленных частиц пробы, а также атомов и молекул газообразной пробы.
Образовавшиеся ионы экстрагируются из источника и транспортируются в зону дифференциальной откачки, где с помощью ионно-оптического интерфейса формируется ионный пучок требуемой геометрии. Сформированный пучок направляется в выталкивающую зону параллельно выталкивающему электроду. Далее, под действием выталкивающего импульса ионы вбрасываются в дрейфовую зону масс-анализатора, где происходит их пространственно-временное разделение по времени пролета в зависимости от соотношения массы к заряду. После чего, отражаясь в бессеточном рефлектроне, используемом для повышения разрешающей способности масс-спектрометра, ионы попадают на детектор, где производится регистрация сигнала. Система регистрации сигнала состоит из детектора, широкополосного предусилителя и высокоскоростного АЦП. Цифровой сигнал передается в рабочее ПО для последующей математической обработки.
В ПО результаты измерений представляются в виде масс-спектров - значений интенсивности ионов в зависимости от отношения массы к заряду. Представленные таким образом данные используются для расчета содержания элементов в пробе-при реализации на масс-спектрометре методов (методик) измерений.
Нанесение знака поверки на масс-спектрометр и пломбирование масс-спектрометра не предусмотрено.

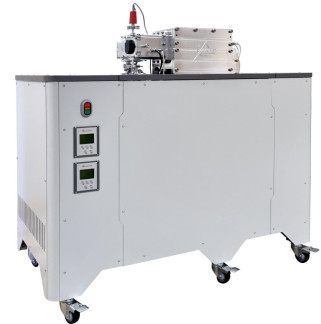

Общий вид масс-спектрометров времяпролетных Люмас ИТР-301 представлен на рис.1. Вид шильда с наименованием и обозначением типа масс-спектрометра и его заводским номером приведен на рисунке 2.
Рисунок 2 - Вид шильда с наименованием масс-спектрометра, обозначением типа, заводским номером и местом нанесения знака утверждения типа
Ф
Масс-спектрометры оснащены автономным программным обеспечением (далее - ПО) Lumas. Идентификационные данные ПО приведены в таблице 1.
К метрологически значимой части автономного ПО Lumas относится файл metrology.dll. Метрологически значимая часть ПО выполняет следующие функции:
- управление работой масс-спектрометра;
- обработка данных, поступающих с детектора масс-спектрометра;
- создание и хранение файлов методов измерений и файлов измерений;
- градуировка масс-спектрометра и вычисление результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Таблица 1 - Идентификационные данные автономного ПО Lumas | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | metrology.dll |
| Номер версии (идентификационный номер) ПО | 1.2.0 и выше |
| Цифровой идентификатор метрологически значимого файла ПО | e2f741bc26313142c985ada4ddd7058a (для версии 1.2.0) |
| Алгоритм расчета цифрового идентификатора | MD5 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | От 1 до 2000 |
| Разрешение (m/Am на полувысоте пика), не менее: - для m/z = 27 - для m/z = 120 - для m/z = 208 | 1600 2500 3500 |
| Чувствительность (при регистрации 5-105 масс-спектров), имп/%, не менее: - для олова (по суммарной высоте пиков изотопов с m/z = 116, 117, 118, 119, 120, 122, 124) - для свинца (по суммарной высоте пиков изотопов с m/z = 206, 207, 208) | 1-106 1-106 |
| Предел допускаемого относительного среднеквадратического отклонения выходного сигнала для олова (по суммарной высоте пиков изотопов с m/z = 116, 117, 118, 119, 120, 122, 124) и свинца (по суммарной высоте пиков изотопов с m/z = 206, 207, 208), % | 7,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 1450 |
| - ширина | 800 |
| - высота | 1550 |
| Масса, кг, не более | 280 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, ВА, не более: | 1000 |
| Средняя наработка до отказа, ч, не менее | 2500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 17 до + 28 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| - относительная влажность, %, не более | 75 |
наносится на шильд масс-спектрометров и титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность масс-спектрометров
| Наименование | Обозначение | Количество |
| Масс-спектрометр времяпролетный Люмас ИТР-301 | - | 1 шт. |
| Программное обеспечение Lumas на электронном носителе | - | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Руководство по эксплуатации | 960.00.00.00.00 РЭ | 1 экз. |
| Формуляр | 960.00.00.00.00 ФО | 1 экз. |
приведены в документе 960.00.00.00.00 РЭ «Масс-спектрометры времяпролетные Люмас ИТР-301. Руководство по эксплуатации» (раздел 3 - «Регистрация спектров в программе Lumas»); при использовании в сфере государственного регулирования обеспечения единства измерений масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.53-960-20506233-2022 Масс-спектрометры времяпролетные Люмас-ИТР-301. Технические условия.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 27.10.2025 |
