| Номер в госреестре | 88911-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШВ-24 У3 |
| Изготовитель | Завод "Электроаппарат" предприятие п/я В-8360, г. Ленинград (1985-1987 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШВ-24 У3 (далее - трансформатор тока) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления при использовании (встраивании) их в качестве комплектующего изделия в пофазно-экранированных токопроводах генераторных распределительных устройств на номинальные напряжения до 24 кВ переменного тока частоты 50 Гц.
К настоящему типу средств измерений относятся трансформаторы тока, имеющие заводские номера 53, 59, 61, 31, 40, 50, 143, 148, 153 и изготовленные Заводом «Электроаппарат» предприятие п/я В-8360, г. Ленинград в 1985 - 1987 гг.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока по принципу конструкции - шинные. По виду изоляции - воздушный зазор. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой. С одним коэффициентом трансформации.
Первичной обмоткой трансформатора служит шина токопровода. Для крепления трансформатора тока в кожухе токопровода на наружном диаметре обмотки установлены буксы с углублениями.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод, заключённый в жёсткую коробку, и покрыта пропитанной лаком изолирующей стеклотканью, которая обеспечивает междурядную и междувитковую изоляцию. Выводы вторичной обмотки подключены к клеммам, закрепленным на корпусе трансформатора.
На трансформаторах имеется табличка данных, выполненная из металла с нанесёнными на неё ударным способом техническими данными и заводским номером. Рабочее положение трансформаторов в пространстве - произвольное. Нанесение знака поверки на трансформатор тока не предусмотрено.

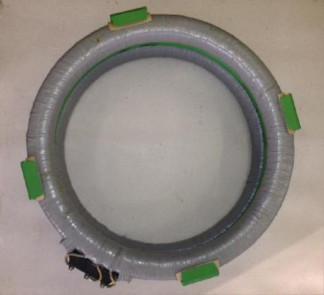

Общий вид средства измерений, место пломбирования и нанесения заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид трансформатора тока ТШВ-24 У3 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Исполнение трансформатора | ТШВ-24 У3 |
| Номинальное напряжение, кВ | 24 |
| Номинальный первичный ток, А | 30000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности | 0,2 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА | 100 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
знак утверждения типа наносится на титульную страницу паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока заводской номер: 53, 59, 61, 31, 40, 50,143, 148, 153. | ТШВ-24 У3 | 9 шт. |
| Трансформатор тока ТШВ-24 У3. Паспорт | 1ВД.761.128 ПС | 9 экз. |
| Методика поверки | 1 экз. |
метод (методика) измерений приведены в ГОСТ 7746-2015 и ГОСТ 8.217-2003.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 22.04.2026 |
