| Номер в госреестре | 88838-23 |
| Наименование СИ | Анализаторы воды |
| Обозначение типа СИ | Autodos |
| Изготовитель | "Pahlen AB", Швеция |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы воды Autodos (далее - анализаторы) предназначены для измерений массовой концентрации свободного хлора, массовой концентрации связанного хлора, окислительно-восстановительного потенциала (ОВП) и рН в водах плавательных бассейнов.
Принцип работы анализаторов основан на измерении различных сигналов, поступающих с первичных преобразователей в блок обработки информации: потенциометрических, амперометрических.
Результаты измерений рН, массовой концентрации свободного и связанного хлора, выводятся на жидкокристаллический дисплей анализатора. Содержание массовой концентрации свободного и общего хлора рассчитывается с помощью программного обеспечения блока обработки информации по градуировочному графику, заложенному в память или построенному с использованием градуировочных смесей. Массовая концентрация связанного хлора находится по разнице между общим и свободным хлором.
В анализаторах предусмотрено использование датчиков температуры для автоматической компенсации температурных колебаний.
Конструктивно анализатор представляет собой автоматический промышленный прибор, который состоит из блока обработки информации и подключаемых к нему датчиков, расположенных в едином корпусе.
Анализаторы выпускаются в 3 модификациях Autodos M1, Autodos M2, Autodos M3, которые отличаются количеством одновременно подключаемых датчиков и измеряемыми параметрами. Модификация Autodos M1 может иметь один подключенный датчик, модификация Autodos M2 может иметь два одновременно подключенных датчика, модификация Autodos M3 может иметь три одновременно подключенных датчика.
Корпус анализаторов изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Нанесение знака поверки на анализаторы не предусмотрено.
Маркировочная табличка с серийным номером расположена на правой боковой панели блока обработки информации анализатора. Серийный номер имеет цифровой формат, нанесен типографским способом.
Общий вид анализаторов с указанием места нанесения маркировочной таблички с серийный номером представлен на рисунке 1 .
Пломбировка анализаторов не предусмотрена.
| =5 ■ /*\ £ ■ | |
| 14 1 | |
| S/N20456721 1 | |
| PahlenjH U*V I | |

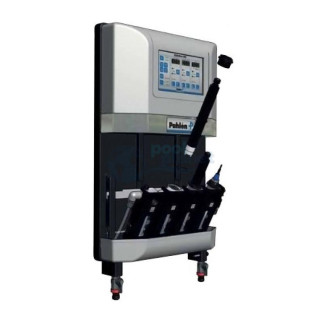

а) анализатор воды Autodos
¥
У
/ / #
Redox «pH
/
ЛГ CLЕЗ
б) датчики, применяемые с анализатором воды Autodos Рисунок 1 - Общий вид анализаторов воды Autodos и применяемых датчиков Место нанесения серийного номера показано выноской.
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), установленным при производстве и защищенным от изменения, предустановленным в процессе производства. Метрологически значимая часть ПО предназначена для управления, настройки, градуировки анализатора. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Autodos firmware |
| Номер версии (идентификационный номер) ПО | не ниже 5.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Autodos M1 Autodos M2 Autodos M3 | |
| Диапазон показаний ОВП, мВ | от - 99 до 999 |
| Диапазон измерений рН | от 4,00 до 11,00 |
| Пределы допускаемой абсолютной погрешности измерений рН | ± 0,03 |
| Диапазон измерений массовой концентрации свободного, связанного или общего хлора, мг/дм3 | от 0,99 до 9,99 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации свободного, связанного или общего хлора, % | ± 20 |
| Диапазон измерений температуры, °С | от 10 до 40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 1,0 |
| Наименование характеристики | Значение | ||
| Autodos M1 | Autodos M2 | Autodos M3 | |
| Габаритные размеры, мм, не более: - длина - высота - ширина | 740 410 127 | ||
| Масса, кг, не более | 5 | 5,3 | 5,6 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230+15%-ю% 50 | ||
| Потребляемая мощность, ВА, не более | 12 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +40 | ||
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1. Анализатор воды | Autodos | 1 шт. |
| 2. Сетевой кабель | - | 1 шт. |
| 3. Руководство по эксплуатации | - | 1 экз. |
| 4. Методика поверки | - | 1 экз. |
| 5. Датчик свободного хлора | PB 200* | 1 шт. |
| 6. Датчик свободного хлора | CLE 3* | 1 шт. |
| 7. Датчик общего хлора | CTE 1* | 1 шт. |
| 8. Датчик для измерений рН | рН Pahlen* | 1 шт. |
| 9. Датчик для измерений ОВП | Redox Pahlen P* | 1 шт. |
| * поставляются по Заказу | ||
приведены в разделе «Эксплуатация» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2753 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
ГОСТ 8.120-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН;
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема средств измерений температуры;
Техническая документация фирмы «Pahlen AB», Швеция.
