| Номер в госреестре | 88827-23 |
| Наименование СИ | Модули измерения для зарядных станций |
| Обозначение типа СИ | Радуга |
| Изготовитель | Общество с ограниченной ответственностью "Завод нефтегазовой аппаратуры Анодъ" (ООО "ЗНГА Анодъ"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерения для зарядных станций Радуга (далее - модули) предназначены для преобразований аналоговых сигналов напряжения постоянного тока (в том числе от внешнего шунта), мгновенной выходной мощности, а также электрической энергии постоянного тока в цифровой сигнал.
Принцип действия модулей заключается в аналого-цифровом преобразовании входных электрических сигналов с последующей передачей измеренных данных на персональный компьютер по линии CAN в виде шестнадцатеричного цифрового кода.
Модули применяются для работы в составе измерительной части зарядных станций для электротранспорта.
Модули конструктивно состоят из пластикового корпуса, печатной платы с установленными на ней радиоэлементами и клеммными разъемами.
Структура условного обозначения модулей:
М И -РА -3С -Х
'-Версия программного обеспечения
-Исполнение для зарядных станций электротранспорта
- Типа «Радуга»
-Измерения
-Модуль
Заводской номер наносится на маркировочную табличку методом лазерной гравировки в виде цифрового кода.
Общий вид модулей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

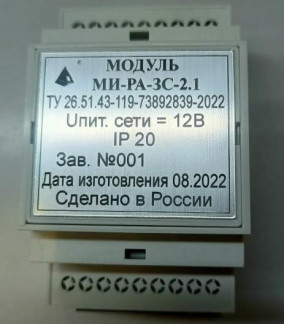

Рисунок 1 - Общий вид модулей с указанием места нанесения знака утверждения типа и
места нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) встроено в микропроцессор модулей и недоступно пользователю. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО модулей представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО), не ниже | 2.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение силы постоянного тока /ном (внешних шунтов), А* | 10; 30; 50; 75; 100; 150; 200; 250; 300; 400; 500 |
| Номинальное падение напряжения постоянного тока на внешнем шунте, мВ | 75 |
| Номинальное значение напряжения постоянного тока t/ном, В | 1000 |
| Диапазон значений входного сигнала напряжения постоянного тока (от внешнего шунта) при преобразовании в шестнадцатеричный цифровой код, мВ | от 3 до 75 |
| Пределы допускаемой относительной погрешности преобразований напряжения постоянного тока (от внешнего шунта) в шестнадцатеричный цифровой код, % | ±1 |
| Диапазон значений входного сигнала напряжения постоянного тока при преобразовании в шестнадцатеричный цифровой код, В | от 100 до 1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности преобразований напряжения постоянного тока в шестнадцатеричный цифровой код, % | ±1 |
| Диапазон значений входного сигнала мгновенной выходной электрической мощности постоянного тока при преобразовании в шестнадцатеричный цифровой код, кВт | от 0,Ь/ном до /ном от 0,1Uном до Uном |
| Пределы допускаемой относительной погрешности преобразований мгновенной выходной электрической мощности постоянного тока в шестнадцатеричный цифровой код, % | ±2 |
| Диапазон значений входного сигнала электрической энергии постоянного тока при преобразовании в шестнадцатеричный цифровой код, кВтч** | от 0,Ь/ном до /ном от 0,1'Uном до Uном |
| Пределы допускаемой относительной погрешности преобразований электрической энергии постоянного тока в шестнадцатеричный цифровой код, %, в поддиапазонах силы постоянного тока: - от 0,Ь/ном до 0,2-/ном не включ. - от 0,2-/ном до 0,5-/ном не включ. - от 0,5-/ном до /ном включ. | ±6,0 ±3,0 ±2,5 |
| * Номинальное значение силы постоянного тока шунта можно изменить отправкой команды по CAN-шине. По умолчанию в модуль запрограммирован /ном = 75 А. ** Измерение электрической энергии постоянного тока осуществляется в течение зарядной сессии. После отключения питания модуля показания накопленной электрической энергии постоянного тока обнуляются. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Интерфейс передачи данных | CAN |
| Напряжение питания постоянного тока (номинальное значение), В | от 10,8 до 13,2 (12) |
| Потребляемая мощность, Вт, не более | 1,2 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от -45 до +45 до 98 от 86,6 до 106,7 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 55х95х60 |
| Масса, кг, не более | 0,1 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 50000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль измерения для зарядных станций Радуга | МИ-РА-3С-Х | 1 шт. |
| Руководство по эксплуатации (совмещенное с паспортом) | МИ-РА-3С.26.51.43.01РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 3 «Работа модуля» руководства по эксплуатации МИ-РА-3С.26.51.43.01РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.43-119-73892839-2022 «Модули измерения для зарядных станций типа «Радуга». Технические условия».
