Государственный реестр средств измерений

Микроманометр ПМКМ-1, 88740-23

88740-23
Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для измерений разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.
Карточка СИ
Номер в госреестре 88740-23
Наименование СИ Микроманометр
Обозначение типа СИ ПМКМ-1
Изготовитель Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области" (ФБУ "Тест-С.-Петербург"), г. Санкт-Петербург
Год регистрации 2023
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для измерений разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.

Микроманометр может применяться в качестве вторичного эталона по государственной поверочной схеме для средств измерений разности давлений до 1105 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.

Описание

К данному описанию типа относится микроманометр зав. № 20.

Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.

Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, индикатора, микрометра окулярного, термометра, концевых мер длины.

В составе микроманометра применяются средства измерений утвержденного типа:

-    термометр лабораторный ЛТ-300 (рег. № 45379-10);

-    меры длины концевые плоскопараллельные: набор № 1 и две меры 200 мм (рег. 74059-19);

-    индикатор многооборотный с ценой деления 0,001, модификации 1МИГ (рег. 1220-91). Заводской номер в формате цифрового обозначения наносится на корпус

микроманометра методом наклейки.

Пломбировка отдельных частей микроманометра не предусмотрена.

Нанесение знака поверки на микроманометр не предусмотрено.

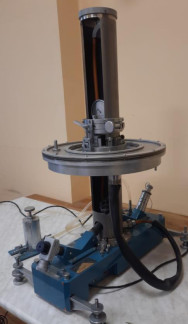

Общий вид микроманометра приведен на рисунке 1.

Место нанесения заводского номера представлено на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений разности давлений, Па

от 100 до 4000

Пределы допускаемой абсолютной погрешности измерений разности давления, Па

±0,2

Среднее квадратическое отклонение, Па, не более

0,08

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Рабочая жидкость

Дистиллированная вода по ГОСТ Р 58144-2018

Габаритные размеры, мм, не более

- длина

520

- ширина

320

- высота

726

1

2

Масса, кг, не более

26

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220^33 50 ± 1

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    температура рабочей жидкости, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

-    тряска, вибрация и удары

от +18 до +22 от +18 до +22 от 40 до 80 от 84,0 до 106,7 отсутствуют

Знак утверждения типа наносится

на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность микроманометра

Наименование частей

Обозначение

Количество, шт./экз.

Микроманометр

-

1

Паспорт

-

1

Сведения о методах измерений

приведены в документе «Микроманометр ПМКМ-1. Паспорт», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1105 Па».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 04.05.2024
Поверители
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
1  поверка
