| Номер в госреестре | 88715-23 |
| Наименование СИ | Масс-спектрометры изотопные |
| Обозначение типа СИ | IsotopX Phoenix |
| Изготовитель | "Isotopx Ltd (Middlewich)", Великобритания |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры изотопные IsotopX Phoenix (далее - масс-спектрометры) предназначены для измерений изотопного состава чистых химических элементов или смеси химических элементов.
Принцип действия масс-спектрометра основан на генерации ионов в источнике в процессе термической ионизации на горячей нити накала из термостойкого нейтрального по отношению к анализируемым компонентам материала. Ионы фокусируются в пучок, который направляется к входной щели масс-спектрометра.
Пучок ионов разделяется в магнитном анализаторе в соответствии с отношением массы к заряду составляющих его ионов. Ионы с выбранным отношением массы к заряду фокусируются в коллекторную систему путем выбора соответствующего магнитного поля. Затем заряд ионов измеряется либо чашками Фарадея, либо детекторами счета ионов, а оцифрованные ионные токи отображаются системой сбора данных.
Масс-спектрометры являются стационарными приборами, в состав которых входят:
- измерительный блок, включающий аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных;
- вакуумные насосы (форвакуумный и турбомолекулярный, ионогеттерный), обеспечивающие вакуум, необходимый для прохождения ионного пучка от анализируемого вещества в источнике ионов к детекторам;
- управляющий компьютер.
Результаты измерений выводятся на дисплей управляющего компьютера, расположенного рядом с масс-спектрометром.
Доступ в режим корректировки показаний масс-спектрометров защищен программным способом. В масс-спектрометрах механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.
Заводской номер указывается на наклейке, расположенной на верхней панели масс-спектрометра в виде цифрового обозначения, представленной на рисунке 2. Нанесение знака поверки на масс-спектрометр не предусмотрено. Общий вид масс-спектрометров приведен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа

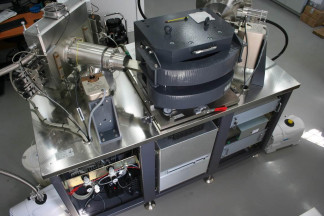

Рисунок 1 - Общий вид масс-спектрометров изотопных IsotopX Phoenix
Рисунок 2 - Общий вид наклейки, с заводским номером
Управление масс-спектрометрами осуществляется с помощью программного обеспечения (ПО) на управляющем компьютере.
ПО осуществляет функции:
- управление масс-спектрометром;
- настройка режимов работы;
- получение первичных данных - оцифрованных сигналов ионных токов;
- обработка первичных данных и хранение результатов измерений;
- настройка и отображение режимов масс-спектрометра;
- запись, архивирование и хранение данных, поступающих с масс-спектрометра;
- удаленное управление масс-спектрометром;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
Влияние ПО учтено при нормировании метрологических характеристик масс-спектрометров.
Масс-спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IsoLinx |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 1 до 325 |
| Разрешающая способность R1), не менее | 460 |
| Относительное СКО выходных сигналов, %, не более | 0,0005 |
| Пределы допускаемой погрешности измерений отношения изотопов 235U/238U | ±0,01 |
| 1) R=M/AM на уровне 10% максимальной интенсивности во всем диапазоне масс | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно измеряемых изотопов | 7 |
| Количество одновременно определяемых изотопов с опциональной приставкой-детектором | 9 |
| Максимальная относительная разность масс одновременно определяемых изотопов, % | 15 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Масса, кг, не более | 1600 |
| Наименование характеристики | Значение |
| Габаритные размеры масс-спектрометра, мм, не более | |
| -длина | 2000 |
| -ширина | 1100 |
| -высота | 1800 |
| Потребляемая мощность, В^А, не более | 6000 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от 15 до 25 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 80000 |
типографским способом на титульный лист руководства по эксплуатации и на корпус масс-спектрометра в виде наклейки, как указано на рисунке 1.
Таблица 4 - Комплектность масс-спектрометра
| Наименование | Обозначение | Количество |
| Масс-спектрометр изотопный | IsotopX Phoenix | 1 шт. |
| Управляющий компьютер1) | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| 1) В комплект поставки масс-спектрометров управляющий компьютер входит по отдельному заказу. | ||
приведены в руководстве по эксплуатации «Масс-спектрометры изотопные IsotopX Phoenix.
Руководство по эксплуатации», раздел «Измерение изотопных соотношений».
Стандарт предприятия «Isotopx Ltd (Middlewich)», Великобритания
