| Номер в госреестре | 88711-23 |
| Наименование СИ | Устройства диагностические |
| Обозначение типа СИ | Диагностика - ПЭК |
| Изготовитель | Общество с ограниченной ответственностью "Экология транспорта" НИИ МиПМ РГУ (ООО "Экотранс"), г. Ростов-на-Дону |
| Год регистрации | 2023 |
| Срок свидетельства | 06.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства диагностические Диагностика - ПЭК (далее по тексту - устройства) предназначены для непрерывных измерений частоты вращения коленчатого вала двигателя тепловоза.
Конструктивно устройство состоит из следующих основных узлов: блока Диагностика - ПЭК, датчика частоты вращения ВБИ-М18-86Р-2111-3, внешнего блока питания и соединительных кабелей. Результат измерений выводится на цифровой дисплей блока Диагностика - ПЭК. Устройство может подключаться к компьютеру по протоколу RS-485 через кабель связи.
Принцип действия устройства основан на измерении частоты следования импульсов, поступающих с выхода датчика частоты вращения и сформированных в результате работы исследуемого объекта.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочной табличке, крепящейся на задней панели устройства, типографским способом в виде цифрового обозначения по системе нумерации изготовителя.
Общий вид устройства диагностического Диагностика - ПЭК, датчика частоты вращения и пример маркировочной таблички представлен на рисунках 1, 2, 3.

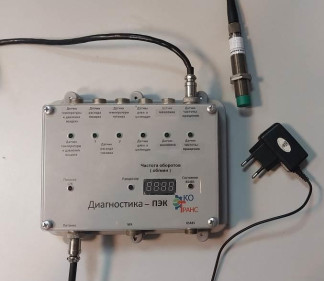

Рисунок 1 - Общий вид устройства диагностического Диагностика - ПЭК
Рисунок 2 - Общий датчика частоты вращения ВБИ-М18-86Р-2111-3
Рисунок 3 - Место нанесения знака утверждения типа и серийного номера
Пломбирование устройств не предусмотрено.
Устройства поставляются со встроенным программным обеспечением, версия которого идентифицируется при включении путем вывода номера версии ПО на цифровом дисплее. Встроенное ПО обеспечивает сбор, обработку, передачу и отображение данных измерений.
Влияние ПО устройств учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения устройств «средний» в соответствии Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | - |
| Номер версии (идентификационный номер) ПО | не ниже 101 |
Таблица 2 - Метрологические характеристики
| Диапазон измерений частоты вращения, об/мин | от 300 до 1100 |
| Пределы допускаемой приведенной погрешности измерений частоты вращения, выраженной по отношению к верхнему пределу диапазона измерений частоты вращения, % | ±0,2 |
| Коэффициент устройства | 1:2 |
| Примечание - Под коэффициентом устройства понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой устройством | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина ширина высота), мм, не более | 200 х 170 х 55 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
наносится на маркировочную табличку согласно рисунку 3 и на титульный лист паспорта, руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство диагностирования в составе: | Диагностика - ПЭК | |
| - блок Диагностика - ПЭК | - | 1 шт. |
| - датчик измерения частоты вращения | ВБИ-М18-86Р-2111-3 | 1 шт. |
| - кабель подключения датчика измерения частоты вращения | - | 1 шт. |
| - кабель передачи данных на компьютер. | - | 1 шт. |
| Руководство по эксплуатации | 42681221.402253.190 РЭ | 1 экз. |
| Паспорт | 42681221.402253.190 ПС | 1 экз. |
приведены п. 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
42681221.402253.190 ТУ Устройство диагностическое Диагностика - ПЭК. Технические условия.
