| Номер в госреестре | 88708-23 |
| Наименование СИ | Датчики покрытия пассивные |
| Обозначение типа СИ | IT-Sens |
| Изготовитель | Общество с ограниченной ответственностью "Бошунг-Рус" (ООО "Бошунг-Рус"), г. Москва; Общество с ограниченной ответственностью "Меркатор Автоматика" (ООО "Меркатор Автоматика"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 06.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики покрытия пассивные IT-Sens (далее - датчики IT-Sens) предназначены для измерений температуры поверхности дорожного покрытия, температуры почвы на различных глубинах, температуры точки замерзания жидкой смеси на дорожном покрытии и толщины слоя воды на дорожном покрытии.
Для измерений температуры поверхности дорожного покрытия, температуры почвы на различных глубинах, а также определения температуры точки замерзания жидкой смеси на дорожном покрытии (далее - температуры точки замерзания) принцип действия датчиков IT-Sens основан на преобразовании сопротивления чувствительного элемента - термометра сопротивления типа pt100 - в соответствующее значение температуры. Температура замерзания жидкой смеси определятся при цикличном охлаждении при помощи элементов Пельтье по алгоритмам фирмы-изготовителя.
Для измерений толщины слоя воды на дорожном покрытии (далее - толщина слоя воды) используется оптический датчик, встроенный в верхнюю часть датчика IT-Sens.
Конструктивно датчики IT-Sens выполнены в одном компактном корпусе, который монтируется в дорожное покрытие. В зависимости от комплектации к нему могут быть дополнительно подключены датчики для измерения температуры почвы (до двух).
Датчики IT-Sens имеют четыре модификации: TCS, WSS basic, WSS evolution и IT-RWY, которые различаются метрологическими характеристиками. В модификации TCS не реализован канал измерения температуры точки замерзания. Датчики температуры почвы могут быть дополнительно установлены в зависимости от комплектации. Также датчики IT-Sens имеют три исполнения для использования в различных условиях: 1 - стандартное исполнение, 2 -исполнение для установки на автомобильных дорогах, 3 - исполнения для установки в аэропортах. Модификация IT-RWY доступна только в исполнении № 3.
Датчики IT-Sens могут работать автономно и в составе автоматизированных метеорологических станций. Датчики IT-Sens работают круглосуточно, интерфейс связи -RS-485.
Нанесение знака поверки на датчики IT-Sens не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из букв русского алфавита и арабских цифр, наносится на корпус датчиков IT-Sens методом гравировки.
Общий вид датчиков IT-Sens в зависимости от исполнения представлен на рисунке 1. Модификации датчиков IT-Sens не отличаются по внешнему виду. Пломбирование датчиков IT-Sens не предусмотрено.

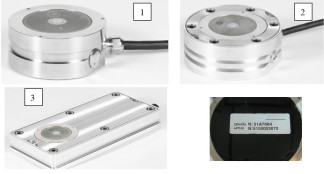

Рисунок 1 - Общий вид датчиков IT-Sens
1 -исполнение № 1, 2 - исполнение № 2, 3 - исполнение № 3, 4 - место нанесения серийного номера
Программное обеспечение «IT-Sens» является встроенным ПО, которое обеспечивает сбор данных, обработку, передачу данных по линии связи по интерфейсу RS-485. Встроенное ПО является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IT-Sens.hex |
| Номер версии (идентификационный номер) ПО | не ниже 3.73 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| TCS | WSS basic | WSS evolution | IT-RWY | |
| Диапазон измерений температуры поверхности дорожного покрытия, °C | от -50 до +75 | от -50 до +75 | от -50 до +75 | от -50 до +75 |
| Пределы допускаемой абсолютной погрешности измерений температуры поверхности, °C: - в диапазоне от -50 °С до -15 °С включ. и св. +10 °С до +75 °С; - в диапазоне св. -15 °С до +10 °С включ. | ±0,8 ±0,3 | ±0,8 ±0,3 | ±0,8 ±0,3 | ±0,8 ±0,3 |
| Диапазон измерений температуры точки замерзания, °C | - | от -30 до 0 | от -30 до 0 | от -30 до 0 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |||
| TCS | WSS basic | WSS evolution | IT-RWY | |
| Рабочие условия применения СИ для измерений температуры точки замерзания: - температура воздуха, °C | - | от -30 до +10 | ||
| Пределы допускаемой погрешности измерений температуры точки замерзания: - относительной в диапазоне от -30 °С до -5 °С вкл., % - абсолютной в диапазоне св. -5 °С до 0 °С, °С | - | ±20 ±0,7 | ±15 ±0,5 | ±15 ±0,5 |
| Диапазон измерений толщины слоя воды, мм | от 0,2 до 10,0 | от 0,2 до 10,0 | от 0,2 до 10,0 | от 0,2 до 20,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм | ±(0,1+0,3-h)* | ±(0,1+0,3-h) | ±(0,1+0,15-h) | ±(0,1+0,15-h) |
| Диапазон измерений температуры почвы, °C | от -50 до +75 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры почвы, °C | ±0,2 | |||
| * h - измеренное значение толщины слоя воды, мм | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Исп. 1 | Исп. 2 | Исп. 3 | |
| Напряжение питания постоянного тока, В | от 12 до 48 | ||
| Потребляемая мощность, Вт, не более | 2 | ||
| Наработка до отказа, ч, не менее | 15000 | ||
| Средний срок службы, лет | 10 | ||
| Габаритные размеры, мм, не более: - высота - длина - ширина - диаметр | 42 - - 90 | 51 - 135 | 44 330 154 - |
| Масса, кг, не более | 3,6 | 4,0 | 7,8 |
| Условия эксплуатации: - температура воздуха, °С | от -50 до +75 | ||
на титульный лист Руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность датчиков IT-Sens
| Наименование | Обозначение | Количество |
| Датчик покрытия пассивный (в зависимости от модификации и исполнения) | IT-Sens | 1 шт. |
| Датчики температуры почвы в зависимости от поставки | - | 1 или 2 шт.* |
| Руководство по эксплуатации | РЭ 26511-002-8890511-2022 | 1 экз. |
| Паспорт | ПС 26511-002-8890511-2022 | 1 экз. |
| * в зависимости от комплекта поставки | ||
приведены в Руководстве по эксплуатации «Датчики покрытия пассивные IT-Sens.
РЭ 26511-002-8890511-2022», раздел 2 «Использование по назначению».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Технические условия «Датчики покрытия пассивные IT-Sens. ТУ 26511-002-8890511-2022».
