| Номер в госреестре | 88705-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-80 |
| Изготовитель | Акционерное общество "Димитровградский завод химического машиностроения" (АО "Димитровградхиммаш"), Ульяновская область, г. Димитровград |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС- 80 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти.
Резервуары представляют собой металлический сосуд в форме горизонтально лежащего цилиндра с коническими днищами закрытые слоем теплоизоляции.
Теплоизоляция перед началом работ по поверке частично демонтируется для открытия доступа проведения геометрических измерений параметров резервуаров.
Принцип действия резервуаров основан на заполнении его нефтью до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей, влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт резервуаров и на металлическую табличку, закрепленную на резервуаре ударным методом.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические с заводскими номерами 21, 23, расположенные на территории Республика Татарстан, Мамадышский район, село Старый Кумазан, Пункт подготовки и сбора нефти Шийского месторождения нефти (СП- 570)
Общий вид резервуаров с указанием места установки металлической таблички с заводским номером приведен на рисунке 1.
Внешний вид металлических табличек с нанесенными на них заводскими номерами приведен на рисунке 2.
Нанесение знака поверки на резервуары не предусмотрено.
Место нанесения заводского номера 2
Место нанесения |заводского номера 21

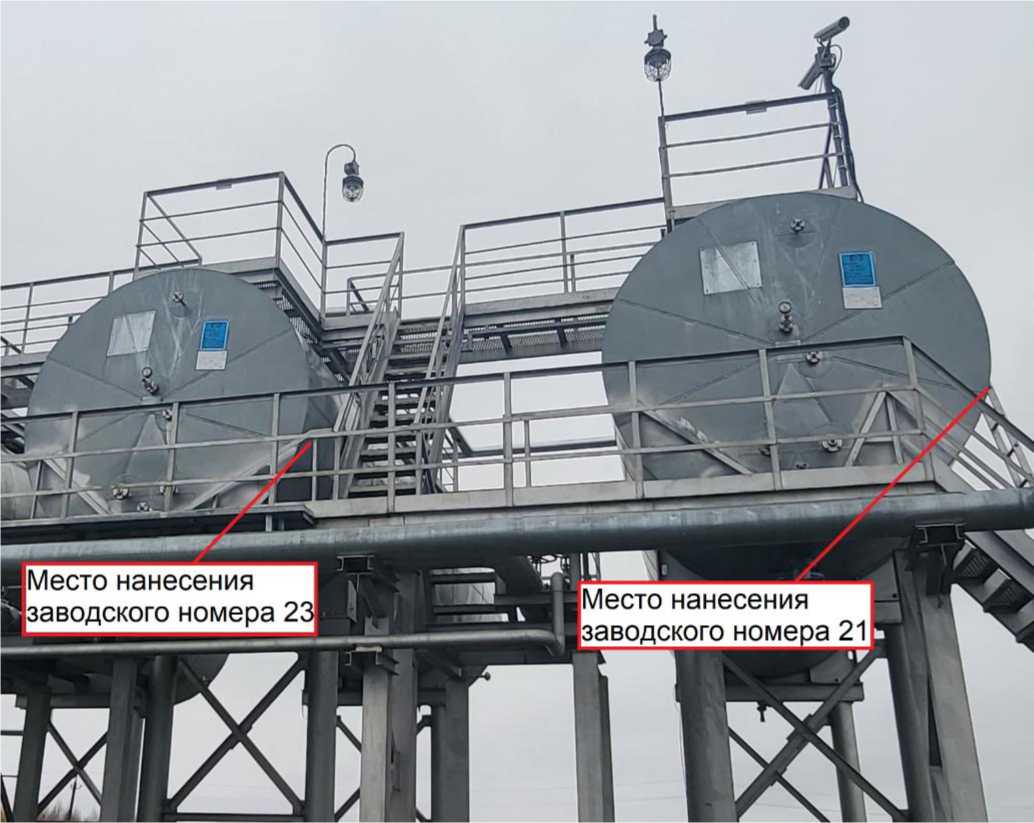

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС- 80 с указанием места установки таблички с заводским номером

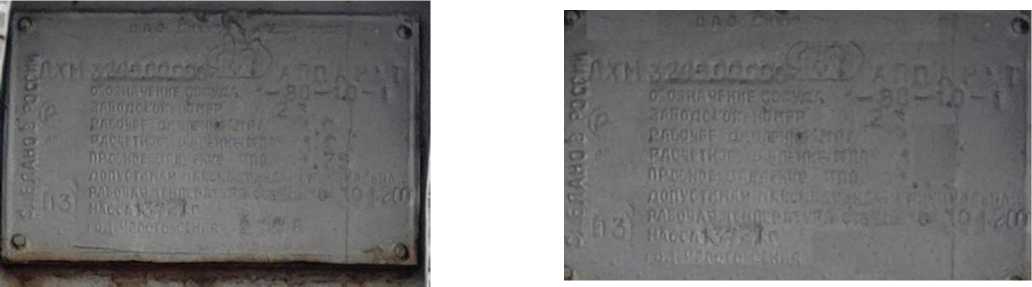

Рисунок 2 - Внешний вид металлической таблички с нанесенным на них заводским номером
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 80 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 20 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС- 80 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в разделе 1 «Техническая характеристика и параметры» паспорта резервуара
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 15.06.2025 |
