| Номер в госреестре | 88703-23 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | MKA |
| Изготовитель | Alfons Haar Maschinenbau GmbH & Co. KG, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости лопастные MKA предназначены для измерений объема жидкости.
Счетчики жидкости лопастные MKA состоят из первичного преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объема жидкости, прошедшей через счетчик, в механическом сумматоре индицируется на роликовом счетном устройстве.
Принцип действия счетчиков жидкости лопастных MKA основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости (вязкость от 0,55 до 2000 мм2/с (сСт), температура от -40 до +50 °С, максимальное давление 1 МПа). Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
К данному типу счетчиков жидкости лопастных MKA относятся:
- исполнение MKA 800 A2 LDPM зав. № 2121710-83686 X1,
- исполнение MKA 2290 A1 ROM2 зав. № 2364487-24594,
- исполнение MKA 2290 A2 LDP зав. № 2110099-21530 X1,
- исполнение MKA 3350 A2 LDPM зав. № 2148802-30859 X1.
Знак поверки в виде оттиска поверительного клейма наносится на две пломбы, установленные на корпусе счетчика, и на пломбу, установленную на механическом сумматоре.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен ударным методом в виде цифро-символьного и цифро-символьно-буквенного обозначения на маркировочную табличку, которая крепится на корпус счетчика.

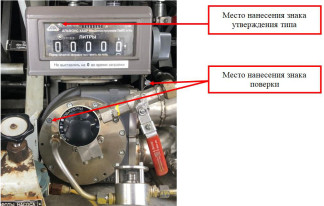

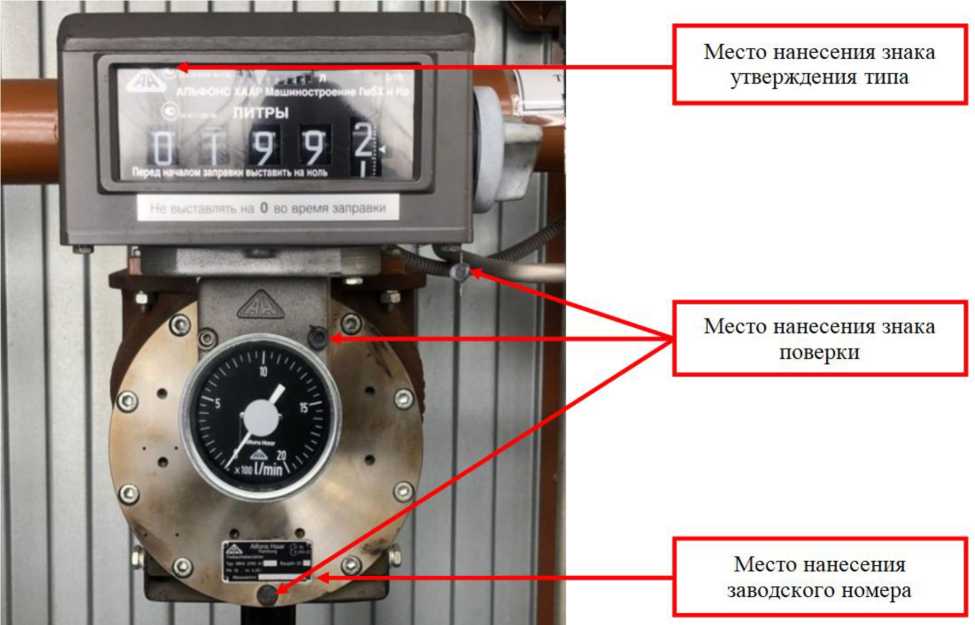

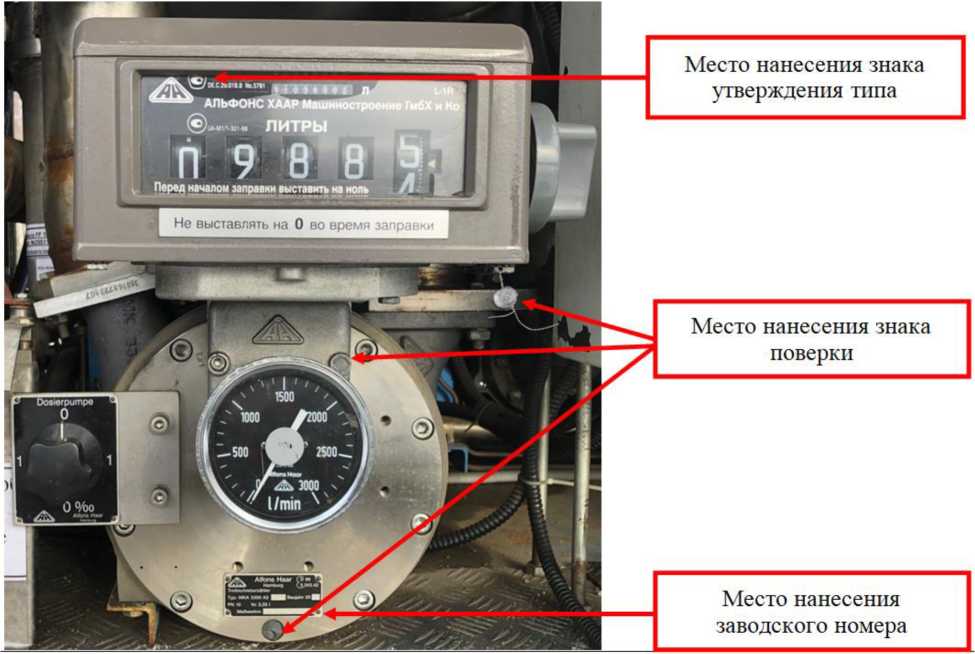

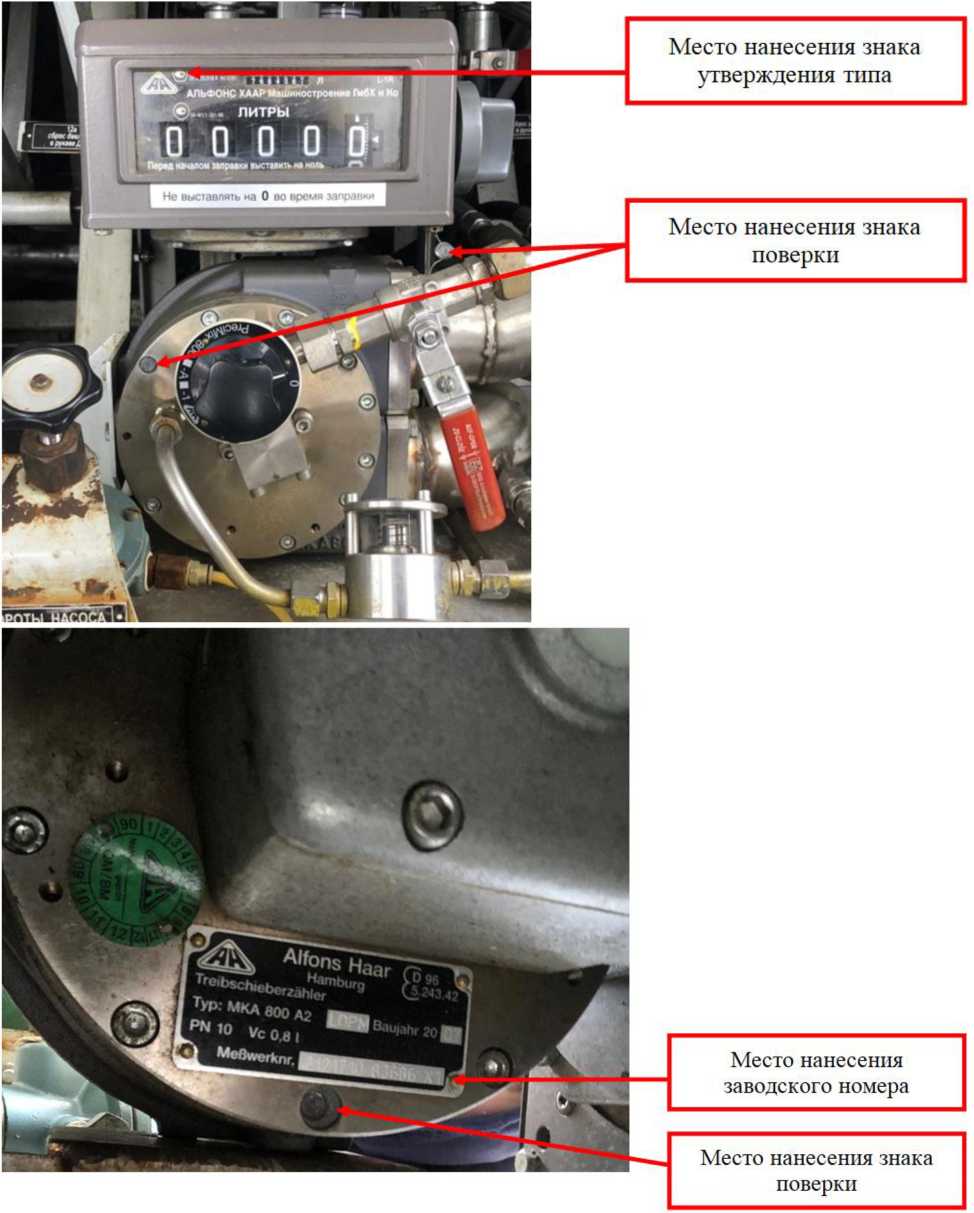

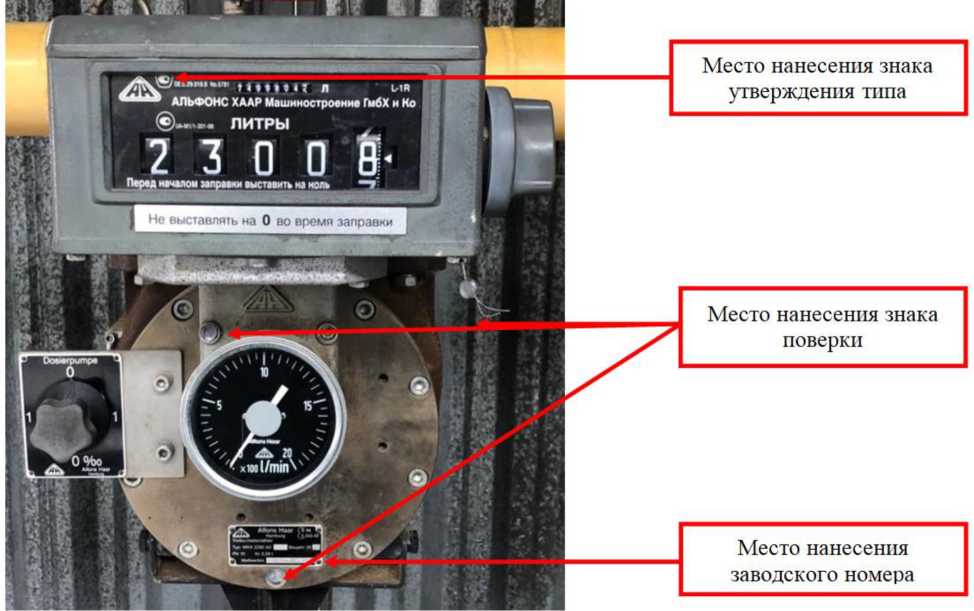

Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Исполнение МКА 800 A2 LDPM
Исполнение МКА 2290 А1 ROM2
Исполнение МКА 2290 А2 LDP
Исполнение МКА 3350 A2 LDPM
Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч: - исполнение MKA 800 A2 LDPM - исполнения MKA 2290 A1 ROM2, MKA 2290 A2 LDP - исполнение MKA 3350 A2 LDPM | от 3 до 78 от 4,8 до 120 от 6 до 180 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды для исполнения МКА 2290 А1 ROM2, °С - температура окружающей среды для исполнений МКА 800 A2 LDPM, МКА 2290 А2 LDP, МКА 3350 A2 LDPM, °С | от -26 до +60 от -55 до +60 |
наносится на переднюю панель корпуса механического сумматора методом наклейки и титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик жидкости лопастной | MKA 800 A2 LDPM | 1 шт. |
| Счетчик жидкости лопастной | MKA 2290 A1 ROM2 | 1 шт. |
| Счетчик жидкости лопастной | MKA 2290 A2 LDP | 1 шт. |
| Счетчик жидкости лопастной | MKA 3350 A2 LDPM | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Устройство и принцип действия» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 01.07.2025 |
