| Номер в госреестре | 88697-23 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-35 |
| Изготовитель | Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь"), г. Тюмень |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-35 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную трёхсекционную конструкцию цилиндрической формы с плоской формой днища. Секции разделены между собой перегородками.
Резервуар расположен внутри металлического контейнера наземного расположения.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 3221 расположен по адресу: Свердловская область, Гаринский городской округ, город Урай, ЛПДС «Берёзовое».
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке.

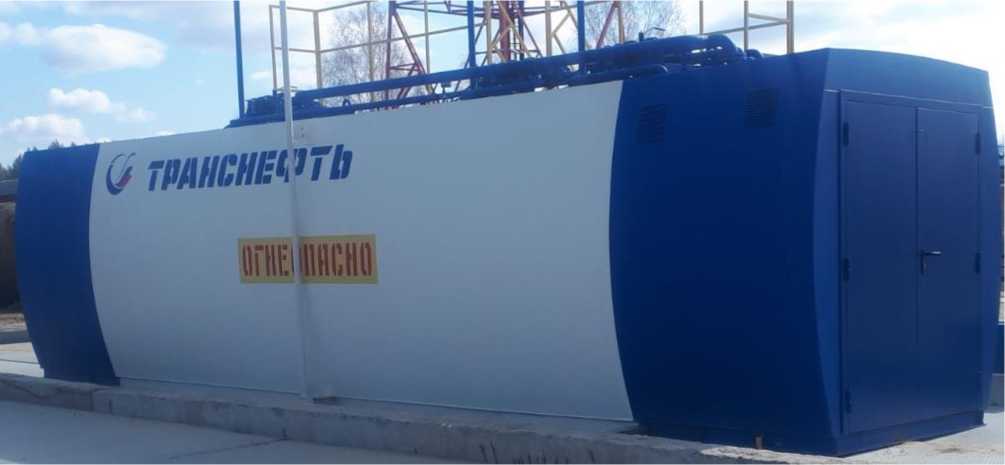

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РГС-35
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номер секции | 1 | 2 | 3 |
| Номинальная вместимость, м3 | 5 | 15 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-35 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 3 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
