| Номер в госреестре | 88689-23 |
| Наименование СИ | Капсюли микрофонные конденсаторные |
| Обозначение типа СИ | MK 3 |
| Изготовитель | Microtech Gefell GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 04.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Капсюли микрофонные конденсаторные MK 3 (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей подаётся напряжение поляризации 200 В или наносится электретный слой, обеспечивающий постоянное поляризующее напряжение, необходимое для работы капсюля.
Капсюли выпускаются в следующих модификациях: МК 301, MK 301 E, MK 302, MK 341 E, MK 342 E. Помимо метрологических характеристик, модификации капсюлей отличаются друг от друга способом обеспечения напряжения поляризации капсюлей и типом акустического поля, в котором они используются для работы.

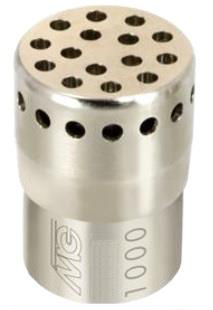

Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр, наносится на капсюли методом гравировки в формате цифрового обозначения. Общий вид капсюлей с местом нанесения серийного номера представлен на рисунке 1.

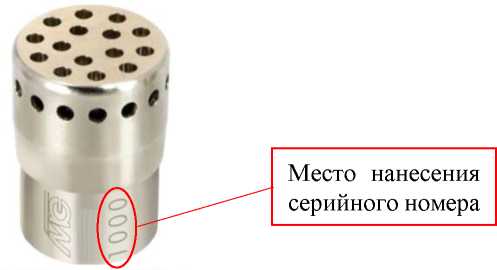

Рисунок 1 - Общий вид капсюля
| Таблица 1 - Метрологические ха | рактеристики | |||
| Наименование характеристики | Значение характеристики для модификации | |||
| MK 301/ MK 301 E | MK 302 | MK 341 E | MK 342 E | |
| Номинальный уровень чувствительности по холостому ходу на частоте 250 Гц, дБ (исх. 1 В/Па) | -46,0±1,5/ -49,0±1,5 | -50,5±1,5 | -57,1±2,5 | -72,0±2,5 |
| Диапазон частот при нормированной неравномерности относительно 250 Гц, Гц | от 5 до 1-105 (±2 дБ) | от 6 до 6-104 (±3 дБ) | от 3,5 до 6-104 (±3 дБ) от 20 до 2-104 (±1 дБ) | от 5 до 7-104 (±2 дБ) от 20 до 2-104 (±1 дБ) |
| Уровень собственных шумов, дБА, не более | 35/36 | 39 | 48 | 60 |
| Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 3 %) на частоте 1 кГц, дБпик (исх. 20 мкПа), не менее | 168 | 172 | 172 | 172 |
| Коэффициент влияния температуры на уровень чувствительности, дБ/°С, не более | 0,02 | 0,02 | 0,02 | 0,02 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модификации | |||
| MK 301/ MK 301 E | MK 302 | MK 341 E | MK 342 E | |
| Внешнее напряжение поляризации, В | 200/0 | 200 | 0 | 0 |
| Габаритные размеры, мм, не более высота диаметр | 9,7 7,0 | 9,7 7,0 | 9,7 7,0 | 9,7 7,0 |
| Масса, г, не более | 2 | 2 | 2 | 2 |
| Тип акустического поля | свободное поле | свободное поле | поле давления | поле давления |
| Нормальные условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +20 до +26 от 30 до 60 от 87 до 107 | от +20 до +26 от 30 до 60 от 87 до 107 | от +20 до +26 от 30 до 60 от 87 до 107 | от +20 до +26 от 30 до 60 от 87 до 107 |
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики для модификации | |||
| MK 301/ MK 301 E | MK 302 | MK 341 E | MK 342 E | |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от -10 до +50 от 30 до 60 от 87 до 107 | от -10 до +50 от 30 до 60 от 87 до 107 | от -10 до +50 от 30 до 60 от 87 до 107 | от -10 до +50 от 30 до 60 от 87 до 107 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность капсюля
| Наименование | Обозначение | Количество, шт./экз. |
| Капсюль микрофонный конденсаторный | МК 301, MK 301 E, MK 302, MK 341 E или MK 342 E | 1 |
| Руководство по эксплуатации | _ | 1 |
| Паспорт | _ | 1 |
| Калибровочная карта | _ | 1 |
приведены в разделе «Подготовка к работе и порядок работы» документа «Капсюли микрофонные конденсаторные MK 3. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 16.07.2025 |
