| Номер в госреестре | 88625-23 |
| Наименование СИ | Терминалы многофункциональные навигационные |
| Обозначение типа СИ | СВТГ.462222.008 |
| Изготовитель | Общество с ограниченной ответственностью "Сервисный центр Транстелематика" (ООО "СЦ ТТМ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы многофункциональные навигационные СВТГ.462222.008 (далее - терминалы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а также синхронизации внутренней шкалы времени терминалов с национальной шкалой координированного времени UTC(SU).
К настоящему типу средств измерений относятся терминалы следующих модификаций: СВТГ.462222.008-01 и СВТГ.462222.008-01.02, которые отличаются функциональными характеристиками, габаритными размерами, индикаторами и органами управления на лицевой панели, наличием дополнительных функциональных модулей.
Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1, определениия на их основе координат местоположения и скорости.
Примечания:
1 Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
2 Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.
3 Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно терминалы представляют собой моноблок с аппаратурой спутниковой навигации и аппаратурой сотовой связи, центральным процессором, оперативной памятью, графической и аудио подсистемами, системным накопителем и накопителями для хранения видео и аудиоданных, индикаторами и органами управления, внутренними и внешними портами ввода-вывода.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку боковой панели корпуса терминалов в месте, указанном на рисунке 2.
Знак поверки на корпус терминалов не наносится.
Общий вид терминалов представлен на рисунке 1.
Обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 2.
модификация СВТГ.462222.008-01
модификация СВТГ.462222.008-01.02

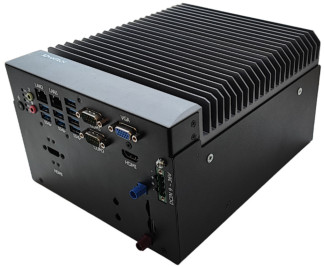

Рисунок 1 - Общий вид терминалов
Рисунок 2 - Обозначение мест нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа
Терминалы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МНТ 2.0 |
| Номер версии (идентификационный номер ПО) | СВТГ.462222.008-01: не ниже 2.73.20 СВТГ.462222.008-01.02: не ниже 2.79.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат в плане в диапазоне скоростей от 0 до 100 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4, м | ±10 |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 0 до 100 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4, м/с | ±0,1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени терминала с национальной шкалой координированного времени UTC(SU), с | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 9 до 16 |
| Габаритные размеры, мм, не более: - длина | 280 |
| - ширина | 220 |
| - высота | 150 |
| Масса, кг, не более | 5,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -25 до +60 |
| - относительная влажность при температуре +20°С, %, не более | 80 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на информационную табличку боковой панели корпуса терминалов.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терминал многофункциональный навигационный | СВТГ.462222.008 | 1 шт. |
| Руководство пользователя | СВТГ.62.01.12.000.004.И3.02 | 1 экз.* |
| Руководство администратора | СВТГ.62.01.12.000.004.И3.01 | 1 экз.* |
| Руководство по эксплуатации | СВТГ.462222.008 РЭ | 1 экз.* |
| Паспорт | - | 1 экз. |
| * - поставляется по отдельному заказу | ||
приведены в п.3 «Эксплуатация устройства» паспорта терминалов.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
ТУ 26.20.13-003-66982430-2018. Терминалы многофункциональные навигационные СВТГ.462222.008.
