Автоцистерны АКН-16, 88599-23

Назначение

Автоцистерны АКН-16 (далее - АЦ) предназначены для измерений объема нефти, нефтепродуктов и других неагрессивных жидкостей.

Описание

Принцип действия АЦ основан на их заполнении жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

АЦ состоят из стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с установленным указателем уровня налива.

АЦ являются транспортными мерами полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива и включает в себя:

- горловину с указателем уровня;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

На боковых сторонах и сзади АЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

К АЦ данного типа относятся АЦ с заводскими номерами 25 (VIN XTC65225Y81162025), 157 (VIN XTC652223C1269941), 157-1 (VIN X5W56687C70000006). Заводские номера нанесены на маркировочные таблички ударным методом или методом лазерной гравировки. Идентификационные номера (VIN) нанесены на маркировочные таблички методом лазерной гравировки.

Общий вид АЦ представлен на рисунках 1, 2 и 3.

Места нанесения заводских номеров и идентификационных номеров (VIN) указаны на рисунке 4.

Общий вид указателя уровня налива и обозначение места нанесения знак поверки представлены на рисунке 5.

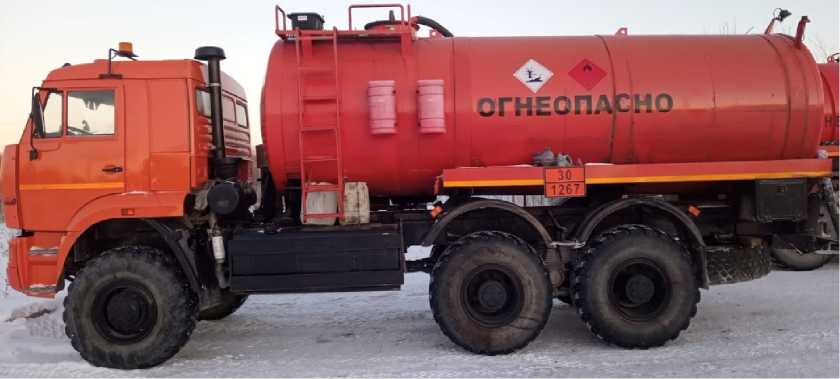

Рисунок 1- Общий вид АЦ с заводским номером 25 (VIN XTC65225Y81162025)

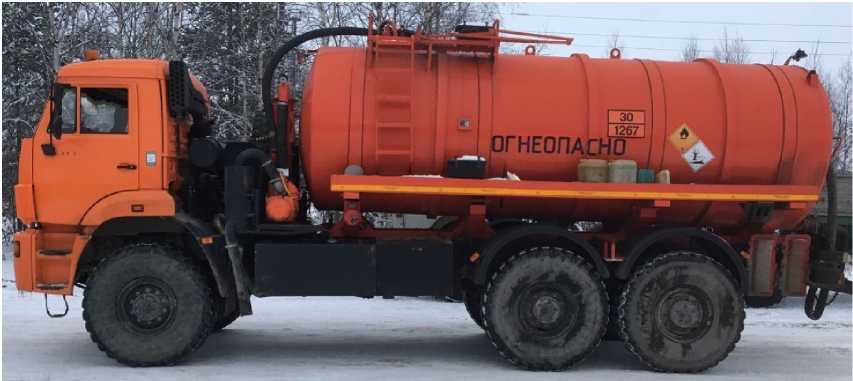

Рисунок 2 - Общий вид АЦ с заводским номером 157 (VIN XTC652223C1269941)

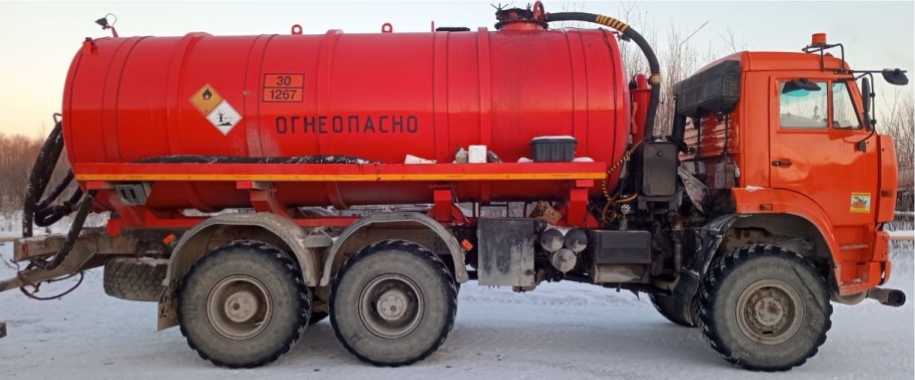

Р и с у н о к 3 - Общий вид АЦ с заводским номером 157-1 (VIN X5W56687C70000006)

Место нанесения заводского номера

Место нанесения идентиф икационного номера (VIN)

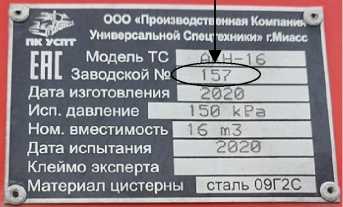

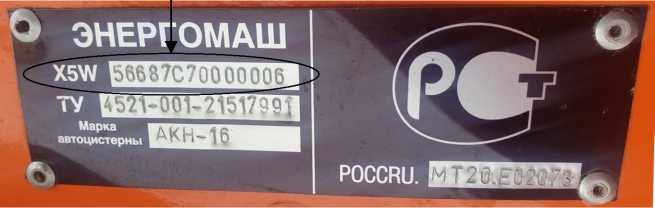

Рисунок 4 - Места нанесения заводских номеров и идентификационных номеров (VIN)

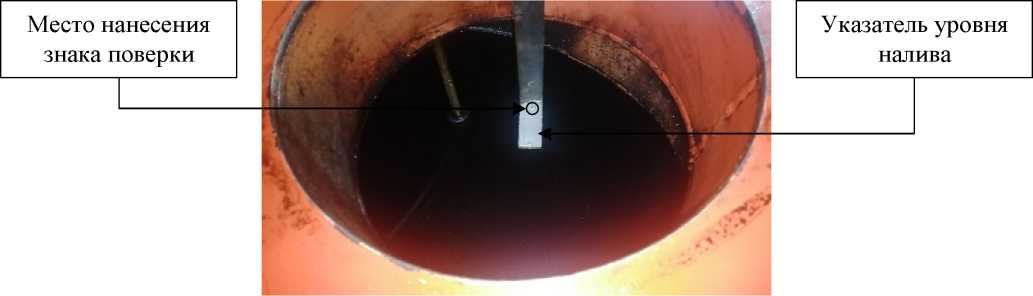

Рисунок 5- Общий вид указателя уровня налива и обозначение места нанесения знак поверки

Технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Основные сведения об изделии» формуляра.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
