| Номер в госреестре | 88487-23 |
| Наименование СИ | Расходомеры цифровые |
| Обозначение типа СИ | MAS-100 Regulus |
| Изготовитель | MBV AG, Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 14.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры цифровые MAS-100 Regulus предназначены для измерений объемного расхода воздуха в рабочих условиях и приведенного к стандартным условиям (температура 20 °С, давление 101,325 кПа).
Расходомеры цифровые MAS-100 Regulus состоят из следующих основных узлов: узла крепления на пробоотборнике, датчика объемного расхода воздуха (турбины), встроенных датчиков температуры и давления, системы электропитания и микропроцессорного блока, включающего контрольную панель с клавишами управления.
Принцип действия расходомеров цифровых MAS-100 Regulus основан на прохождении потока воздуха через расходомер, что приводит во вращение турбину. Угловая скорость турбины преобразуется с помощью оптического датчика в электрические импульсы, частота которых пропорциональна объемному расходу воздуха. Для приведения к стандартным условиям предусмотрены измерения температуры и абсолютного давления воздуха встроенными датчиками температуры и давления. Электрическое питание осуществляется при помощи элемента питания 9 В.
В нижней части корпуса находятся разъемы для связи с пробоотборником воздуха, подключенным к порту RS-232, через программное обеспечение, установленное на компьютере.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом печати в виде цифрового обозначения на маркировочную табличку, которая крепится на корпус расходомера.

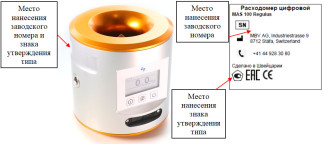

Общий вид средства измерений представлен на рисунке 1.
Программное обеспечение расходомеров цифровых MAS-100 Regulus выполняет функции приведения объемного расхода газа к стандартным условиям, отображения информации на дисплее о значениях расхода, температуры, давления, состояния элементов питания.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014
Таблица 1 - Идентификационное данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mas100 Regulus |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода воздуха в рабочих условиях и приведенного к стандартным условиям, дм3/мин (л/мин) | от 50 до 200 от 90 до 110 |
| Пределы допускаемой относительной погрешности измерений объемного расхода воздуха приведенного к стандартным условиям, % | ±1,0 |
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более - высота - диаметр | 115 110 |
| Масса, кг, не более | 1,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 15 до 30 80 (до 31°С); 50 (до 40 °С); от 84 до 106,7 |
наносится на маркировочную табличку и руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер цифровой | MAS-100 Regulus | 1 шт. |
| Карта памяти USB | - | 1 шт. |
| Калибровочный кабель | DA100 NT / MAS-100 NT | 1 шт. |
| Калибровочный кабель | MAS-100 Iso NT / MAS-100 Iso MH | 1 шт. |
| Калибровочный кабель | MAS-100 Regulus / MAS-100 F | 1 шт. |
| Удлинительный калибровочный кабель | RS-232 | 1 шт. |
| USB флеш-накопитель | - | 1 шт. |
| Ящик для переноски | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Измерения» руководства по эксплуатации
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия MBV AG, Швейцария.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
