| Номер в госреестре | 88483-23 |
| Наименование СИ | Микроманометры |
| Обозначение типа СИ | МКМ |
| Изготовитель | Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 14.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроманометры МКМ (далее по тексту - микроманометры) предназначены для измерений разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.
Микроманометры могут применяться в качестве вторичных или рабочих эталонов 1-го разряда по Государственной поверочной схеме для средств измерений разности давлений до 1105 Па», утвержденной Приказом Росстандарта от 31.08.2021 № 1904.
Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.
В состав микроманометра входят: измерительный блок, устанавливаемый на специальной тумбе и пульт управления. Измерительный блок состоит из двух сосудов (подвижного и неподвижного), двигателя, шарико-винтовой передачи, оптического измерителя, лазерного индикатора уровня воды, датчиков температуры, коммутационных проводов и трубок. Температура воды в неподвижном и подвижном сосудах измеряется двумя датчиками температуры. Измерительный блок и тумба закрыты защитным кожухом из бесцветного прозрачного органического стекла. По заказу измерительный блок может быть доукомплектован вспомогательным оборудованием: блоком клапанов и устройством создания давления.
Пульт управления оснащен цветным жидкокристаллическим сенсорным дисплеем для управления микроманометром и отображения информации о работе микроманометра, кнопкой включения, коммутационными разъемами, платой управления, преобразователем атмосферного давления.
Микроманометры выпускаются в следующих модификациях: МКМ-500-1, МКМ-500-2. Модификации микроманометров отличаются диапазонами измерений давления.
Заводской номер наносится в формате цифрового обозначения на измерительный блок и на пульт управления методом наклейки или иным способом.
Пломбировка отдельных частей микроманометра не предусмотрена.

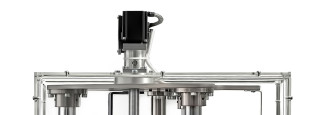

Общий вид микроманометров (измерительного блока с тумбой) приведен на рисунке 1. Внешний вид пульта управления на рисунке 2.
Места нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2 и 3. Информационная табличка представлена на рисунке 3.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт, нанесение знака поверки на микроманометр не предусмотрено.
|||j| И jj^jj
195.00
Уровень воды,мм
типа
Микроманометр функционирует под управлением программного обеспечения (ПО), которое является неотъемлемой его частью. ПО служит для обработки измерительной информации, управления работой измерительного блока, расчета в реальном времени значения давления. ПО позволяет задавать пользовательские настройки.
Влияние ПО микроманометра учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M |
| Номер версии (идентификационный номер) ПО, не ниже | 0.94 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| МКМ-500-1 | МКМ-500-2 | |
| Диапазон измерений разности давлений, Па(1) класс точности 0,005 класс точности 0,01 | от 0,2 до 5000 от 0,4 до 5000 | от 50 до 5000 от 50 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений разности давлений, Па класс точности 0,005 класс точности 0,01 | ±0,2 ±0,4 | |
| Среднее квадратическое отклонение, Па, не более класс точности 0,005 класс точности 0,01 | 0,08 0,16 | |
| Диапазон измерений температуры в подвижном сосуде, °С | от +10 до +30 | |
| Диапазон измерений температуры в неподвижном сосуде, °С | от +10 до +30 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,05 | |
| Диапазон измерений атмосферного давления, кПа | от 80 до 110 | |
| Предел допускаемой погрешности абсолютной измерений атмосферного давления, кПа | ±0,2 | |
| Примечание: (1) Допускается выбор других единиц величин, допущенных к применению в Российской Федерации. | ||
| Наименование характеристики | Значение |
| Габаритные размеры измерительного блока с тумбой и кожухом (длина; ширина; высота), мм, не более | 580; 510; 2030 |
| Г абаритные размеры пульта управления (длина; ширина; высота), мм, не более | 350; 240; 260 |
| Масса измерительного блока с тумбой и кожухом, кг, не более | 140 |
| Масса пульта управления, кг, не более | 8 |
| Рабочая жидкость | Дистиллированная вода(1) |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±1 |
| Потребляемая мощность, ВА, не более | 1500 |
| Средняя наработка до отказа, ч | 20 000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура рабочей жидкости, °С - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары | от +18 до +22(2) от +15 до +25(3) от +18 до +22(2) от +15 до +25(3) от 40 до 80 от 84 до 106,7 должны отсутствовать |
| Примечания: (1) ГОСТ Р 58144-2018 Вода дистиллированная. Технические условия (2) для класса точности 0,005 (3) для класса точности 0,01 | |
Знак утверждения типа наносится
на микроманометр методом наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность микроманометра
| Наименование частей | Обозначение | Количество |
| Микроманометр в составе: | МКМ | |
| Измерительный блок | - | 1 шт. |
| Тумба | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Блок клапанов | - | по заказу |
| У стройство создания давления | - | по заказу |
| Комплект деталей защитного кожуха | - | 1 шт. |
| Комплект трубок | - | 1 шт. |
| Руководство по эксплуатации | АП.081.000.000.РЭ | 1 экз. |
| Паспорт | АП.081.001.000.ПС | 1 экз. |
Государственная поверочная схема для средств измерений разности давлений до 1105 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10-1 - 1107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений температуры, утвержденная Приказом Росстандарта от 23 декабря 2022 г. № 3253;
ТУ 26.51.52-016-91357274-2021 Микроманометры МКМ. Технические условия.
