Трансформаторы напряжения НТМИ, 88466-23

Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 88466-23
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НТМИ
Изготовитель Трансформаторный завод, Таджикистан
Год регистрации 2023
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.

Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций НТМИ-6-66, НТМИ-6-66У3 и НТМИ-10-66У3, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной мощностью основной вторичной обмотки.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НТМИ-6-66 зав. № 93, 0822, модификации НТМИ-6-66У3 зав. № ОСКОУ, ИСКИС, 4848, 4811, 6692, ВХУЕ, ПКУПР, 7226, модификации НТМИ-10-66У3 зав. № 2998, 6432, 1858, 4004, 1365, 2319, 3514, 2103, 2082, 306, 401.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо буквенного обозначения.

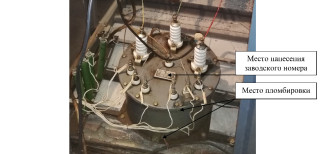

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов напряжения НТМИ-6-66

Наименование характеристики

Значение для заводских номеров

93

0822

Номинальное напряжение первичной обмотки и1ном, кВ

6

6

Номинальное напряжение вторичной обмотки и2ном, В

100

100

Номинальная частота £юм, Г ц

50

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

0,5

Номинальная мощность основной вторичной обмотки, ВА

50

75

Таблица 1.2 - Метрологические характеристики трансформаторов напряжения НТМИ-6-66У3

Наименование характеристики

Значение для заводских номеров

ОСКОУ, ИСКИС, 4848, 4811, 6692, ВХУЕ, ПКУПР, 7226

Номинальное напряжение первичной обмотки и1ном, кВ

6

Номинальное напряжение вторичной обмотки и2ном, В

100

Номинальная частота £юм, Г ц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, ВА

75

Наименование характеристики

Значение для заводских номеров

2998, 6432, 1858, 4004, 1365, 2319, 3514, 2103, 2082, 306, 401

Номинальное напряжение первичной обмотки и1ном, кВ

10

Номинальное напряжение вторичной обмотки и2ном, В

100

Номинальная частота £юм, Г ц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, ВА

120

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

НТМИ-6-66; НТМИ-6-66У3; НТМИ-10-66У3

1 шт.

Паспорт

НТМИ-6-66; НТМИ-6-66У3; НТМИ-10-66У3

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

88466-23
Номер в ГРСИ РФ:
88466-23
Производитель / заявитель:
Трансформаторный завод, Таджикистан
Год регистрации:
2023
