| Номер в госреестре | 88435-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57У1 |
| Изготовитель | ПАО "Запорожтрансформатор", Украина |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57У1 предназначены для применения в электрических цепях переменного напряжения промышленной частоты напряжением 110 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Принцип действия трансформаторов напряжения НКФ-110-57У1 основан на явлении электромагнитной индукции переменного тока.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформаторов находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.
К трансформаторам данного типа относятся трансформаторы с сер. №№ 7400, 7538, 7533, 10826, 10814, 10805.
Трансформаторы напряжения НКФ-110-57У1 расположены на территории АО «МК «Витязь».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.

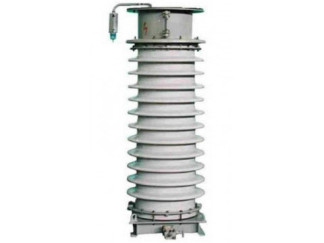

Общий вид трансформаторов напряжения НКФ-110-57У1 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 |
| Номинальная мощность вторичной обмотки, ВА | 400 |
| Класс точности вторичной обмотки для измерений и учета | 0,5 |
| Номинальная частота, Г ц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +40 |
на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов тока
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока | НКФ-110-57У1 | 6 |
| Паспорт | - | 6 |
| Формуляр | - | 6 |
| Руководство по эксплуатации | - | 1 |
приведены в п. 2 документа «Трансформаторы напряжения НКФ-110-57У1. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2019 г. № 3389 «Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
