| Номер в госреестре | 88434-23 |
| Наименование СИ | Меры для ультразвуковой дефектоскопии |
| Обозначение типа СИ | СОП-NK-1-M |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания "Нординкрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2023 |
| Срок свидетельства | 09.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры для ультразвуковой дефектоскопии СОП-NK-l-M (далее - меры) предназначены для воспроизведения значений физических величин заданных геометрических размеров искусственных дефектов (плоскодонных пазов), используемых для проведения настройки и проверки чувствительности ультразвуковой аппаратуры.
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов (плоскодонных пазов).
Конструктивно меры представляют собой прямоугольный параллелепипед, выполненный из стального проката марки Ст3 с нанесенными искусственными дефектами (далее
- ИД) типа плоскодонные пазы.
Меры имеют маркировку, нанесенную на боковую поверхность, ударно-точечным методом (или любым другим методом, исключающим повреждение надписи), содержащую обозначение типа и заводской номер (числовой).
Нанесение знака поверки на меры не предусмотрено.

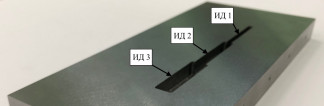

Общий вид и место маркировки мер представлены на рисунке 1.
Пломбирование мер не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ИД 1 | ИД 2 | ИД 3 | |
| Номинальное значение глубины ИД и его допустимое отклонение, мм | 6,0 ±0,1 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения глубины ИД, мм | ±0,03 | ||
| Номинальное значение длины ИД и его допустимое отклонение, мм | 30,0 ±0,5 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения глубины ИД, мм | ±0,09 | ||
| Номинальное значение ширины раскрытия ИД и его допустимое отклонение, мм | 2,5 ±0,2 | 5,0 ±0,2 | 7,5 ±0,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения ширины раскрытия ИД, мм | ±0,03 | ||
| Наименование характеристики | Значение |
| Отклонение от плоскостности | |
| поверхностей контроля, мм | ±0,1 |
| Отклонение от параллельности | |
| поверхностей контроля, мм | ±0,1 |
| Габаритные размеры, мм, не более | |
| - высота | 12 |
| - ширина | 69 |
| - длина | 160 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати. Комплектность средства измерений
Таблица 3 - Комплектность мер
| Наименование | Обозначение | Количество |
| Мера для ультразвуковой дефектоскопии mn-NK-1-м | - | 1 шт. |
| У паковка для транспортировки и хранения | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Меры для ультразвуковой дефектоскопии СОП-NK-l-M. Руководство по эксплуатации», раздел 4 «Устройство и принцип работы».
Нормативные документы, устанавливающие требования к средству измерений
Меры для ультразвуковой дефектоскопии СОП-NK-l-M. Технические условия 26.51.66.120-1700-10553510-22 ТУ.
