| Номер в госреестре | 88376-23 |
| Наименование СИ | Датчик силоизмерительный тензорезисторный |
| Обозначение типа СИ | BBA-SS |
| Изготовитель | Общество с ограниченной ответственностью "ТОКВЕС" (ООО "ТОКВЕС"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчик силоизмерительный тензорезисторный BBA-SS (далее - датчик) предназначен для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при одноопорном изгибе.
Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчик представляет из себя «балку» из нержавеющей стали и состоит из упругого элемента, защитного корпуса прямоугольной формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчике находятся во внутренней полости упругого элемента и защищены кожухом в виде сильфона.
Электрическое подсоединение к внешним измерительным усилителям осуществляется по четырёхпроводной схеме.
К данному типу средства измерений относится датчик с серийным номером D7647.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, нанесён методом лазерной гравировки на корпус датчика.
Конструкция датчика обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчика является неразборной.
Общий вид датчика с указанием места нанесения серийный номер приведён на рисунке
1. Общий вид маркировки приведён на рисунке 2.
Маркировка содержит следующую информацию:

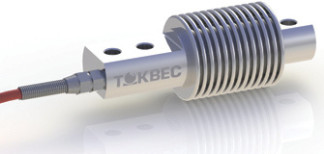

Рисунок 1 - Общий вид датчика силоизмерительного тензорезисторного BBA-SS
- логотип изготовителя;
- модель (тип) датчика;
- номинальное усилие в килограммах;
- дата изготовления (месяц и год);
- серийный номер;
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное усилие, Fном, Н | 50 |
| Выходной сигнал при Fном, мВ/В | от 2,037 до 2,043 |
| Нижний предел измерений, % от Fном | 2 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 |
| Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (b), % | 0,4 |
| Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b ’), % | 0,2 |
| Предельные значения составляющей погрешности, связанной с интерполяцией (f.), % | ±0,2 |
| Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % | ±0,1 |
| Предельное значение составляющей погрешности, связанной с гистерезисом (v), % | 0,5 |
| Предельное значения составляющей погрешности, связанной с ползучестью (с), % | 0,2 |
| Наименование характеристики | Значение |
| Предельно допустимое усилие, % от Fном | 120 |
| Усилие разрушения, % от Fном, не менее | 150 |
| Входное сопротивление, Ом | от 380 до 420 |
| Выходное сопротивление, Ом | от 350 до 354 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10 до 15 |
| Габаритные размеры (ДиаметрхВысота), мм, не более | 45x120 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный | BBA-SS | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Подготовка к работе и порядок работы» паспорта на датчик.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 27.07.2025 |
