| Номер в госреестре | 88364-23 |
| Наименование СИ | Стенд для измерений крутящего момента силы |
| Обозначение типа СИ | TSD20035-HT |
| Изготовитель | A.K.O., Inc., США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд для измерений крутящего момента силы TSD20035-HT (далее - стенд) предназначен для измерений крутящего момента силы.
Конструктивно стенд представляет из себя основание кубической формы, на верхней плоскости которого расположены датчик крутящего момента силы TSD20011 с присоединительным гнездом (квадратом), регулируемая штанга для упора реактивной опоры тестируемого инструмента и стойка с блоком обработки и отображения информации TSD6500.
Принцип действия стенда основан на измерении крутящего момента силы, создаваемого тестируемым инструментом, посредством встроенного датчика крутящего момента силы TSD20011 (далее - датчик).
Принцип действия датчика заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста, который передаётся на блок обработки и отображения информации TSD6500.
К данному типу средства измерений относится стенд для измерений крутящего момента силы TSD20035-HT с серийным номером 7482.
Нанесение знака поверки на стенд не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесён методом лазерной гравировки на идентификационную табличку, расположенную на передней панели стенда.

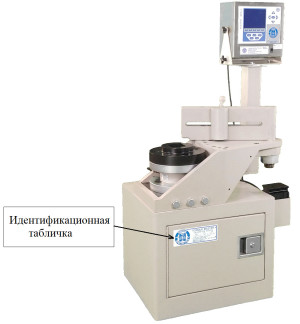

Общий вид стенда представлен на рисунке 1. Общий вид идентификационной таблички с местом нанесения серийного номера представлен на рисунке 2.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующих наклеек на стыки между деталями корпуса и крепёжные винты блока обработки и отображения информации TSD6500.
Места нанесения пломбирующих наклеек показаны на рисунке 3.
Метрологически значимое встроенное программное обеспечение (далее - ВПО) установлено в энергонезависимую память блока обработки и отображения информации TSD6500.
ВПО предназначено для сбора поступающих с датчика аналоговых сигналов, их преобразования в цифровой сигнал и визуализации результатов измерений. Также ВПО служит для управления настройками и работой стенда.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.15.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений крутящего момента силы, Нм | от 270 до 20000 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Габаритные размеры, мм, не более | |
| - длина | 560 |
| - ширина | 510 |
| - высота | 1320 |
| Масса, кг, не более | 420 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 95 |
наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.
| ^аблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Стенд для измерений крутящего момента силы TSD20035-HT в комплекте | 1 шт. | |
| Сетевой кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы».
