| Номер в госреестре | 88255-23 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь"), г. Тюмень |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с конусной формой днища.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 2 расположен по адресу: 626136, Тюменская область, Тобольский район, д. Нижние Аремзяны, ЛПДС «Аремзяны».
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.

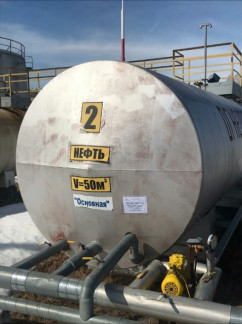

Общий вид резервуара представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
