| Номер в госреестре | 88254-23 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-30 |
| Изготовитель | Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь"), г. Тюмень |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-30 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную двухсекционную конструкцию цилиндрической формы с плоской формой днища. Секции разделены между собой перегородкой.
Резервуар расположен внутри металлического контейнера наземного расположения. Резервуар оборудован смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар РГС-30 с заводским номером 500-334 расположен по адресу: 641950, Курганская область, Каргапольский район, с. Чаши, ЛПДС «Чаши».
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода (рисунок 1).
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке.

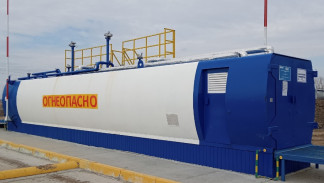

Общий вид резервуара представлен на рисунке 2.
Рисунок 2 - Общий вид резервуара РГС-30
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номер секции | 27481 | 27482 |
| Номинальная вместимость, м3 | 15 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-30 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
