| Номер в госреестре | 88237-23 |
| Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская обл., г. Пересвет |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП «Винтай» ПАО «ОДК-Кузнецов» АСУ-С1 (далее - АСУ-С1) предназначены для измерений относительного сопротивления датчиков потенциометрического типа, электрического сопротивления постоянному току, напряжения и силы постоянного тока, частоты переменного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации при проведении испытаний изделий ракетно-космической техники на стенде №1 цеха 51 производственной площадки ОП «Винтай» ПАО «ОДК-Кузнецов».
Принцип действия АСУ-С1 основан на преобразовании аналоговых электрических сигналов (сопротивления постоянному току, напряжения и силы постоянного тока) первичных преобразователей и бортовых приборов в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования, а также частоты переменного тока датчиков расходов и чисел оборотов с помощью быстродействующих 32 разрядных преобразователей контроллера в цифровой код для регистрации, обработки и визуального отображения информации в ПЭВМ АРМ.
Конструктивно АСУ-С1 смонтированы в 2 шкафах управления, где расположены преобразователи типа АЧП5.Ех, АЧП5-02.Ех, АЧП5-03.Ех, АЧП5-15.Ех, АЧП5-17.Ех, АЧП3.М-01, АЧП3.М-03, АЧП6-04.Ех, АЧП2-13.Ех, ПО1-М-01.Ех, связные модули СМ, модули связи с контроллером ЕС-МСКЧ, модули распределения сигналов МРС1-02 и контроллеры управления и регистрации типа СИКОН-М3.30, с выходов которых по линиям связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ АРМ с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.

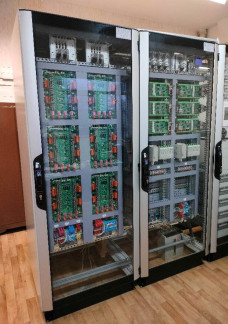

Общий вид шкафов управления АСУ-С1, в которых размещены каналы измерительные, приведен на рисунках 1 и 2.
Защита от несанкционированного доступа к АСУ-С1 предусмотрена в виде специальных замков на дверях шкафов управления АСУ-С1, запираемых ключами.
Заводской номер 153/2022 указывается на табличках в верхней правой части передних панелей шкафов управления №1 и №2 в формате числового кода. Место нанесения заводского номера показано на рисунке 1.
Пломбирование АСУ-С1 не предусмотрено.
Нанесение знака поверки на АСУ-С1 не предусмотрено.
Программно-математический комплекс АСУ-С1 предназначен для реализации всех функций системы и состоит из следующих компонентов:
-программа подготовки исходных данных;
-программа пульта оператора АСУ-С1;
-программа экспресс-обработки результатов регистрации;
-динамически загружаемая библиотека функций для преобразования информации АСУ-С1 «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора АСУ-С1 предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов АСУ-С1 в режиме реального времени, необходимой оператору.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации АСУ-С1.
К метрологически значимой части программного обеспечения (ПО) относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики АСУ-С1 нормированы с учетом метрологически значимой части ПО.
Уровень защиты ПО АСУ-С1 от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО АСУ-С1 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | БСЖК.421413.153-01 |
| Номер версии (идентификационный номер ПО), не ниже | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 (IEEE 1059-1993) |
Таблица 2- Метрологические характеристики АСУ-С1
| Измеряемый параметр | Состав измерительного канала (ИК) | Диапазон измерений (ДИ) | Коли чество ИК | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации1 |
| 1 | 2 | 3 | 4 | 5 |
| Электрическое сопротивление постоянному току | ПСЧК=> МРС1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от 0,1 до 100 кОм | 1 | увп= ±1,5 % |
| Электрическое сопротивление постоянному току | АЧП5-02.Ех=> МРС 1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от 1 до 100 Ом | 1 | увп= ±0,30 % |
| Электрическое сопротивление постоянному току | АЧП5-03.Ех=> МРС 1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от 1 до 150 Ом | 13 | |
| Электрическое сопротивление постоянному току | АЧП5.Ех=> МРС 1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от 1 до 15 Ом | 1 | |
| Напряжение постоянного тока | АЧП5-15.Ех=> МРС 1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от -10 до 70 мВ | 7 | Уди= ±0,30 % |
| Напряжение постоянного тока | АЧП5-17.Ех=> МРС 1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от-200 до 200 мВ | 3 | Уди= ±0,30 % |
| Напряжение постоянного тока | АЧП3.М-03=> МРС 1 -02=>ЕС-МСКЧ=> СИКОН-М3.30 | от -15 до 15 В | 3 | |
| Напряжение постоянного тока | АЧП3.М-01=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 | от 0 до 35 В | 5 | Уди= ±0,30 % |
| Сила постоянного тока | АЧП6-04.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 | от 4 до 20 мА | 14 | Увп= ±0,30 % |
| Частота переменного тока | П01-М-01.Ех=> СМ=> СИКОН-М3.30 | от 50 до 12000 Гц | 12 | 5= ±0,5 % |
| 1 | 2 | 3 | 4 | 5 |
| Относительное 2 сопротивление | АЧП6.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3. 3 0 | от 0 до 100 % | 18 | А= ±0,30 |
| Примечание 1 Используемые обозначения: | ||||
| увп - пределы допускаемой приведенной погрешности (приведенной к верхнему пределу диапазона измерений); | ||||
| Уди - пределы допускаемой приведенной погрешности (приведенной к 5 - пределы допускаемой относительной погрешности; А - пределы допускаемой абсолютной погрешности. | диапазону измерений); | |||
| 2 Отношение выходного сопротивления потенциометрического датчика к его полному сопротивлению | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | от 207 до 253 |
| Потребляемая мощность, В А, не более | 1500 |
| Рабочие условия эксплуатации: - температура, °С - относительная влажность окружающего воздуха при температуре +35 °С, % - атмосферное давление, кПа | от +5 до +35 до 80 от 86 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель шкафа управления № 1 АСУ-С 1.
Таблица 4 - Комплектность средства измерений
| Наименование элемента системы | Обозначение | Количество, шт. / экз. |
| АСУ-С1 | - | 1 |
| Руководство по эксплуатации | БСЖК.421413.153 РЭ | 1 |
| Формуляр | БСЖК.421413.153 ФО | 1 |
приведены в документе Руководство по эксплуатации БСЖК.421413.153 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
