| Номер в госреестре | 88214-23 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | ВС |
| Изготовитель | Общество с ограниченной ответственностью "Импульс" (ООО "Импульс"), г. Иваново |
| Год регистрации | 2023 |
| Срок свидетельства | 13.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные ВС (далее - системы) предназначены для измерений линейных размеров элементов плоских поверхностей, в том числе отверстий и отпечатков.
Принцип действия систем основан на определении линейных размеров объекта по его изображению при известном соотношении кратности оптической системы к разрешению видеокамеры, хранящемся в памяти внешнего программного обеспечения, установленного на персональном компьютере (ПК). ПК служит для управления процессом измерений, обработки и считывания результатов измерений.
Конструктивно системы выполнены в цилиндрических корпусах, внутри которых расположена оптическая система с видеокамерой и светодиодная подсветка объекта контроля.
К настоящему типу средств измерений относятся системы модификаций ВС-01, ВС-03 и ВС-07, которые отличаются внешним видом, диапазоном измерений и пределами допускаемой абсолютной погрешности.

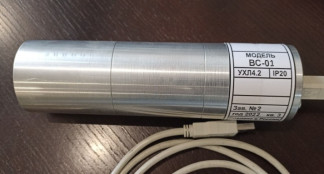

Общий вид систем представлен на рисунках 1,2._
Идентификация систем осуществляется визуальным осмотром маркировочной таблички в виде наклейки, расположенной на боковой поверхности.
Заводской номер в числовом формате наносится на маркировочную табличку типографским способом, прикрепленную на корпус системы.
Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа средства измерений и заводского номера представлен на рисунке 3.
Нанесение знака поверки на системы не предусмотрено. Пломбировка от несанкционированного доступа не предусмотрена.
Обработка сигналов, осуществляется внешним программным обеспечением (далее -ПО). Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Программное обеспечение соответствует уровню защиты «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО систем представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВСТест |
| Номер версии (идентификационный номер) ПО, не ниже | 1.6.1.0 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ВС-01 | ВС-03 | ВС-07 |
| Диапазон измерений, мм | 0 до 1 | 0 до 3 | 0 до 7 |
| Пределы допускаемой абсолютной погрешности измерений, мкм в диапазоне от 0 до 1 мм включ. в диапазоне от 0 до 3 мм включ. в диапазоне св. 1 мм до 7 мм | |||
| ±5 | - | ±5 | |
| - | ±5 | - | |
| - | - | ±10 | |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ВС-01 | ВС-03 | ВС-07 |
| Поле обзора, мм, не менее | 1,1 | 3,5 | 8,5 |
| Г абаритные размеры, мм, не более - высота - диаметр | 300 100 | ||
| Масса, кг, не более | 5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 | ||
наносится на титульный лист паспорта и маркировочную табличку типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система видеоизмерительная ВС | модификация в соответствии с договором поставки | 1 шт. |
| Настроечная шкала | - | 1 шт. |
| Установочная программа ВС_setup + документация по программе ВСТест (на CD или USB носителе) | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 7.6 «Измерение и калибровка» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.70.22-006-75911452-2022 «Системы видеоизмерительные ВС. Технические условия».
