Газоанализаторы СЕНС СГ-А3, 88210-23

88210-23
Г азоанализаторы СЕНС СГ-А3 (далее по тексту - газоанализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов, передачи измерительной информации внешним устройствам в аналоговой и цифровой форме, а также подачи предупредительной сигнализации о превышении установленных пороговых значений.
Карточка СИ
Номер в госреестре 88210-23
Наименование СИ Газоанализаторы
Обозначение типа СИ СЕНС СГ-А3
Изготовитель Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская область, г. Заречный
Год регистрации 2023
Срок свидетельства 13.02.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы СЕНС СГ-А3 (далее по тексту - газоанализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов, передачи измерительной информации внешним устройствам в аналоговой и цифровой форме, а также подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание

Принцип действия газоанализатора - оптический инфракрасный абсорбционный, основанный на поглощении инфракрасного излучения в анализируемой среде.

Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.

Способ отбора пробы - диффузионный.

Газоанализаторы состоят из датчика газа, модуля преобразования, индикации и коммутации. Датчик газа имеет цилиндрический металлический корпус, внутри которого расположена его измерительная схема. Внутри корпуса модуля преобразования, индикации и коммутации расположены электронный модуль и плата коммутации, а также внутренний зажим заземления.

Выходными сигналами газоанализаторов являются:

-    цифровой кодированный сигнал на базе протокола «СЕНС»;

-    цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;

-    аналоговый унифицированный токовый сигнал (4-20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART;

-    графический дисплей;

-    дискретные сигналы в виде «сухих» контактов группы реле.

Газоанализаторы имеют взрывозащищённое исполнение.

Вариант исполнения газоанализатора определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС СГ-А3- А-В-С, где А - код, определяющий тип поверочного компонента;

В - код, определяющий тип выходного интерфейса;

С - код, определяющий материал корпуса.

Примечание - Коды вариантов исполнений по умолчанию не указываются.

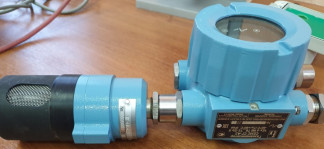

Общий вид газоанализаторов показан на рисунке 1.

В зависимости от варианта исполнения газоанализатора конструкция корпуса, датчик газа, устройства крепления может отличаться от представленной на рисунке 1.

Заводской номер газоанализатора наносится на информационную табличку, размещенную на корпусе газоанализатора (рисунок 2), в цифровом формате, методом гравировки или ударно-точечной маркировки.

Программное обеспечение

Г азоанализаторы имеют защиту встроенного программного обеспечения (далее - ПО) от преднамеренных или непреднамеренных изменений, реализованную предприятием-изготовите-лем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Пломбирование газоанализаторов не предусмотрено.

Влияние встроенного ПО газоанализатора учтено при нормировании метрологических характеристик. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже B700

Цифровой идентификатор ПО (hex)

7Е516А69

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений по поверочным компонентам, % НКПР

-    пропан (СэШ);

-    метан (СН4)

от 0 до 100

Диапазон измерений по определяемым компонентам, % НКПР

-    пропан (СэШ); метан (СН4)

-    бутан (С4Н10), гексан (СбНм)

от 0 до 100 от 0 до 50

Пределы допускаемой основной погрешности измерений по поверочным и определяемым компонентам:

-    пропан (СэШ); метан (СН4)

абсолютной в диапазоне измерений от 0 до 60 % НКПР включ., % НКПР относительной в диапазоне измерений св. 60 до 100 % НКПР,%

-    бутан (С4Н10), гексан (СбНм)

абсолютной в диапазоне измерений от 0 до 50 % НКПР включ., % НКПР

±3

±5

±5

Вариация показаний выходного сигнала, в долях от пределов допускаемой основной погрешности

1

Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С относительно 20 °С, в долях от пределов допускаемой основной погрешности

±0,6

Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа относительно 100 кПа, в долях от пределов допускаемой основной погрешности

±1

Время установления выходного сигнала t (90), с, не более

60

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 8 до 50

Потребляемая мощность, Вт, не более

7,5

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    верхний предел влажности, %,

-    атмосферное давление, кПа

от -60 до +80 98

от 80 до 120

Масса, кг, не более

4

Г абаритные размеры (длина, ширина, высота), мм, не более

400x160x130

Степень защиты от проникновения пыли, посторонних тел и воды

IP66

Средняя наработка на отказ, ч, не менее

75000

Маркировка взрывозащиты

1Ex d IIB Т6...Т5 Gb X

Знак утверждения типа

наносится на информационную табличку, размещенную на корпусе газоанализатора способом лазерной маркировки.

Комплектность

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Г азоанализатор

СЕНС СГ-А3

1 шт.

Паспорт

СЕНС.413347.026ПС

1 экз.

Руководство по эксплуатации

СЕНС.413347.026РЭ

1 экз.*

Комплект монтажных частей

-

1 компл. **

Калибровочная крышка

СЕНС.301191.340

1 шт. **

* - на партию газоанализаторов, поставляемую в один адрес, и дополнительно - по требованию заказчика;

** - определяется заказом.

Сведения о методах измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Зарегистрировано поверок 1
Поверителей 1
