| Номер в госреестре | 88197-23 |
| Наименование СИ | Датчики состояния искусственного покрытия |
| Обозначение типа СИ | Дор |
| Изготовитель | Общество с ограниченной ответственностью "Меркатор Автоматика" (ООО "Меркатор Автоматика"), г. Москва; Общество с ограниченной ответственностью "Бошунг-Рус" (ООО "Бошунг-Рус"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 07.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики состояния искусственного покрытия Дор (далее - датчики Дор) предназначены для автоматических измерений температуры дорожного полотна, температуры точки замерзания и толщины слоя воды на дорожном полотне.
Конструктивно датчики Дор представляют собой цельный корпус из водонепроницаемого компаунда, состоящего из монолитной смеси на основе эпоксидной смолы, цемента и окиси алюминия. Такой состав смеси по теплопроводности близок к теплопроводности асфальтового покрытия, что обеспечивает хорошую передачу тепла от покрытия к температурным сенсорам, установленным на корпусе датчика. В верхней части корпуса расположены электроды, предназначенные для измерения толщины воды. Внутри корпуса раположены элементы Пельтье, для нагрева и охлаждения датчика. Датчик устанавливается в дорожное покрытие.
Принцип измерений температуры поверхности дорожного покрытия, датчиков Дор основан на преобразовании сопротивления элемента типа Pt100 в соответствующее значение температуры.
Для измерений толщины слоя воды на дорожном полотне используются электроды, встроенные в верхнюю часть датчика Дор, измеряющие электропроводность жидкой смеси на поверхности датчика.
Температура замерзания жидкой смеси определяется при цикличном нагреве и охлаждении при помощи элементов Пельтье по алгоритмам производителя.
Датчики Дор состоят из измерительных преобразователей и подключаются к электронному блоку измерительной станции «Небо». Электронный блок по заданным алгоритмам посылает сигнал на датчик для цикличного нагрева и охлаждения рабочей поверхности датчика и получает данные по температуре замерзания жидкой смеси и о состоянии покрытия (сухое, влажное, мокрое, толщина водяной пленки, температуру поверхности) от измерительных преобразователей и передает на обслуживающий терминал (персональный компьютер) или в линию связи.
Датчики Дор работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.

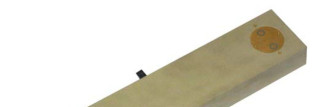

Нанесение знака поверки на корпус датчиков Дор не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из букв русского алфавита и арабских цифр, наносится на корпус датчиков Дор в виде гравировки. Место нанесения серийного номера на корпус датчиков Дор представлено на рисунке 1.
Пломбирование датчиков Дор не предусмотрено.
Программное обеспечение датчиков Дор состоит из встроенного ПО «SCU 3099-K». Встроенное ПО обеспечивает сбор и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SCU 3099-K |
| Номер версии (идентификационный номер) ПО | не ниже v2.93 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры дорожного полотна, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С | ±0,5 |
| Диапазон измерений температуры точки замерзания, °С | от -23 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки замерзания, °С | ±0,5 |
| Диапазон измерений толщины слоя воды, мм: | от 1,0 до 3,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм: | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | 3,5-50 |
| Потребляемая мощность, Вт, не более | 0,1 |
| Габаритные размеры, мм, не более: | |
| -длина | 460 |
| -ширина | 91 |
| -высота | 42 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: | |
| -температура воздуха, °С | от -40 до +60 |
| -относительная влажность воздуха, % | до 100 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность датчика Дор
| Наименование | Обозначение | Количество |
| Датчики состояния искусственного покрытия | Дор | 1 шт. |
| Руководство по эксплуатации | МАБР.416133.003РЭ | 1 экз. |
| Паспорт | МАБР.416133.003ПС | 1 экз. |
приведены в руководстве по эксплуатации МАБР.416133.003РЭ в разделе «Описание и работа».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Технические условия МАБР.416133.003ТУ «Датчики состояния искусственного покрытия Дор. Технические условия».
