| Номер в госреестре | 88196-23 |
| Наименование СИ | Датчики температуры точки замерзания |
| Обозначение типа СИ | Ледок |
| Изготовитель | Общество с ограниченной ответственностью "Меркатор Автоматика" (ООО "Меркатор Автоматика"), г. Москва; Общество с ограниченной ответственностью "Бошунг-Рус" (ООО "Бошунг-Рус"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 07.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры точки замерзания Ледок (далее - датчики Ледок) предназначены для автоматических измерений температуры точки замерзания жидкой смеси на дорожном полотне (далее - температуры точки замерзания).
Конструктивно датчик Ледок представляет собой зонд с корпусом из нержавеющей стали, в котором размещены элемент Пельтье, терморезисторы и электроды, измеряющие электропроводность жидкой смеси на поверхности датчика.
Принцип действия датчиков Ледок основан на измерении температуры жидкой смеси, находящейся на рабочей поверхности датчика. Измерения осуществляются при помощи терморезисторов типа Pt100, расположенных под рабочей поверхностью датчика. Температура замерзания жидкой смеси определяется при цикличном нагреве и охлаждении при помощи элементов Пельтье по алгоритмам производителя.
Датчики Ледок состоят из измерительных преобразователей и подключаются к электронному блоку измерительной станции «Небо». Электронный блок по заданным алгоритмам посылает сигнал на датчик для цикличного нагрева и охлаждения рабочей поверхности датчика и получает данные по температуре замерзания жидкой смеси от измерительных преобразователей и передает на обслуживающий терминал (персональный компьютер) или в линию связи.
Датчики Ледок работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Нанесение знака поверки на корпус датчиков Ледок не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из букв русского алфавита и арабских цифр, наносится на корпус датчиков Ледок в виде гравировки. Место нанесения серийного номера на корпус датчиков Ледок представлено на рисунке 1.
Пломбирование датчиков Ледок не предусмотрено.

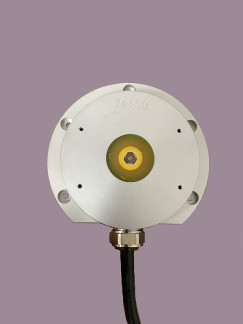

Рисунок 1 - Общий вид датчиков Ледок
Программное обеспечение датчиков Ледок состоит из встроенного ПО «SCU 3099-K». Встроенное ПО обеспечивает сбор и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SCU 3099-K |
| Номер версии (идентификационный номер) ПО | не ниже v2.93 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры точки замерзания, °С | от -40 до +4 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки замерзания, °С | ±0,5 |
| Рабочие условия применения СИ: -температура воздуха, °С | от -40 до +4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры, мм, не более: | |
| -длина | 180 |
| -ширина | 140 |
| -высота | 43 |
| Масса, кг, не более | 1,7 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от -40 до +60 |
| -относительная влажность воздуха, % | до 100 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации и паспорта типографским способом
Таблица 4 - Комплектность датчика Ледок
| Наименование | Обозначение | Количество |
| Датчик температуры точки замерзания | Ледок | 1 шт. |
| Руководство по эксплуатации | МАБР.416133.004РЭ | 1 экз. |
| Паспорт | МАБР.416133.004ПС | 1 экз. |
приведены в руководстве по эксплуатации МАБР.416133.004РЭ в разделе «Описание и работа».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Технические условия МАБР.416133.004ТУ «Датчики температуры точки замерзания Ледок. Технические условия».
