Машина универсальная испытательная WPW-500D/2, 88189-23

Машина универсальная испытательная WPW-500D/2 (далее - машина) предназначена для измерений силы и перемещения штока гидроцилиндра при испытаниях образцов материалов на растяжение, сжатие, изгиб.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88189-23
Наименование СИ	Машина универсальная испытательная
Обозначение типа СИ	WPW-500D/2
Изготовитель	JINAN HORIZON IMP. &EXP.CO., LTD (Horizontester™), Китай
Год регистрации	2023
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия машины заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью гидравлического привода, перемещение штока гидроцилиндра измеряется преобразователем линейных перемещений штока гидроцилиндра.

Конструктивно машина состоит из нижней опорной станины, силовой рамы с приводом, на которой крепятся устройства нагружения, системы измерений силы и перемещения штока гидроцилиндра и системы управления и обработки данных.

Г идравлическая станция для машины выполнена в виде отдельного выносного блока.

На силовой раме расположен блок ручного управления с клавишами управления штока гидроцилиндра и кнопка аварийной остановки машины.

К средствам измерений данного типа относится машина универсальная испытательная WPW-500D/2, зав. № 20220509.

Заводской номер машины в буквенно-числовом формате указывается на маркировочной табличке, расположенной на опорной станине.

Нанесение знака поверки на средство измерений не предусмотрено.

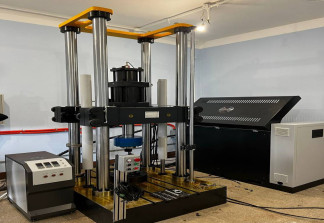

Общий вид машины представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.
