Датчики усилия натяжения каната измерительные ДНК-3, 88176-23

Назначение

Датчики усилия натяжения каната измерительные ДНК-3 (далее - датчики) предназначены для измерений силы натяжения талевого каната.

Описание

Принцип действия датчиков основан на преобразовании силы натяжения талевого каната в поперечную силу посредством геометрической формы балки датчика. Поперечная сила преобразуется первичным преобразователем совместно с нормирующим усилителем в нормированный выходной сигнал.

Конструктивно датчики состоят из балки, первичного преобразователя (датчика силоизмерительного тензорезисторного), механизма зажима каната, нормирующего усилителя.

При монтаже, датчик крепится к неподвижному концу талевого каната, который изгибается вследствие геометрической формы датчика. При осевом нагружении, в местах изгиба каната возникают поперечные усилия. Данные усилия передаются через механизм зажима на первичный преобразователь. Первичный преобразователь вместе с нормирующим усилителем вырабатывает выходной сигнал от 4 до 20 мА, пропорциональный натяжению в талевом канате.

Идентификация датчиков осуществляется визуальным осмотром маркировочной таблицы, закрепленной на балке, на которой отображена информация о производителе и модификации, знак Ех с обозначением вида взрывозащиты и номер сертификата, нанесенные методом окрашивания.

Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр нанесен на маркировочную таблицу методом окрашивания.

Нанесение знака поверки на измерители не предусмотрено.

Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчика, которая может быть вскрыта только при помощи специального инструмента.

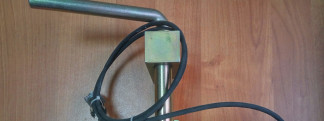

Общий вид датчиков приведён на рисунке 1. Общий вид маркировочной таблицы приведён на рисунке 2.
