| Номер в госреестре | 88139-23 |
| Наименование СИ | Измерители высокой мощности СВЧ |
| Обозначение типа СИ | WPM-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Миг Трейдинг" (ООО "Миг Трейдинг"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 02.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители высокой мощности СВЧ WPM-5000 (далее - измерители) предназначены для измерений мощности СВЧ непрерывных и модулированных сигналов на выходе устройств с сечением волноводного канала 35*15 мм.
Принцип действия измерителей основан на предварительном ослаблении уровня входной мощности в СВЧ тракте, последующем его измерении ваттметром, вычислении и выводе на экран вычислительно-индикаторным блоком значения мощности входного СВЧ сигнала.
Конструктивно измеритель состоит из СВЧ тракта, блока вычислительноиндикаторного, блока питания и кабеля питания. СВЧ тракт выполнен в виде моноблочной конструкции, состоящей из датчика мощности, волноводного высоконаправленного ответвителя, волноводной нагрузки большой мощности, разъема питания, кнопки включения питания. Блок вычислительно-индикаторный имеет интерфейс Ethernet и обеспечивает возможность работы измерителя совместно с генератором СВЧ сигналов, поддерживающим стандарт SCPI-1999 и подключаемым через Ethernet, образуя единую автоматизированную систему. СВЧ-тракт служит для ослабления уровня входной СВЧ мощности, последующего ее преобразования в цифровой код и передачи его в блок вычислительно-индикаторный. Блок вычислительноиндикаторный обеспечивает математическую обработку поступившего цифрового кода и отображение измеряемых величин на экран.

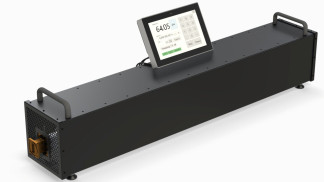

Внешний вид измерителей с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки представлен на рисунках 1-2.
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память блока вычислительно-индикаторного, ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция измерителя исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Измеритель WPM-5000 |
| Номер версии (идентификационный номер) ПО | V1.0 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГ ц | от 6000 до 8000 |
| Диапазон измерений мощности непрерывных и модулированных (среднее значение) сигналов, Вт | от 0,02 до 3400,00 |
| Пределы допускаемой относительной погрешности измерений мощности, % | ±8 |
| Коэффициент стоячей волны по напряжению (далее - КСВН) входа, не более | 1,2 |
Таблица 3 - Основные технические характеристики
| Наименование параметра, единица измерения | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Тип СВЧ соединителя по ГОСТ 13317-89 | фланец волновода сечением 35*15 мм |
| Потребляемая мощность, ВА, не более | 150 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1270 300 400 |
| Масса, кг, не более | 42 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 200 до 240 от 49 до 51 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 20 °С, % | от 15 до 35 от 45 до 80 |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус измерителя в виде наклейки.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение документа | Количество |
| СВЧ тракт | - | 1 шт. |
| Блок вычислительно-индикаторный | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Кабель питания, 220 В | - | 1 шт. |
| Переход коаксиально-волноводный: 35*15 мм - тип N | - | 1 шт. |
| Кронштейн (комплект) | - | 1 шт. |
| Ключ шестигранный | - | 1 шт. |
| Паспорт | МТВГ.468166.001 ПС | 1 экз. |
| Руководство по эксплуатации | МТВГ.468166.001 РЭ | 1 экз. |
приведены в разделе 3 документа МТВГ.468166.001 РЭ «Измеритель высокой мощности СВЧ WPM-5000 «Руководство по эксплуатации»».
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
МТВГ.468166.001 ТУ Измеритель высокой мощности СВЧ WPM-5000 Технические условия.
