| Номер в госреестре | 88137-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-IV У1 |
| Изготовитель | ПАО "Запорожтрансформатор", Украина |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б-1У У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструктивно трансформаторы состоят из металлического резервуара, расположенного в верхней части трансформаторов и находящегося под напряжением первичной обмотки. Металлический резервуар закреплен на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичных обмоток трансформаторов расположены в нижней части корпуса, закрыты защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформаторов. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Трансформаторы имеют четыре вторичных обмотки, одна из которых с ответвлением.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110Б-ГУ У1 с серийными №№ 5973, 6914, 9446, 9463, 9466, 9469.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.

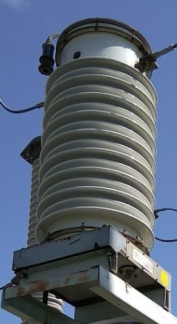

Общий вид трансформаторов тока ТФЗМ 110Б-ГУ У1 представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока ТФЗМ П0Б-ГУ У1
Пломбирование трансформаторов не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальный ток первичной обмотки, А | 600 |
| Номинальный ток вторичной обмотки, А | 5 |
| Номинальная частота, Г ц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,5 |
| Номинальная нагрузка, В'А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | У1 (от -45 до +40) |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ П0Б-ГУ У1 | 6 шт. |
| Паспорт | - | 6 экз. |
| Формуляр | - | 6 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор тока ТФЗМ П0Б-ГУ У1. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
