| Номер в госреестре | 88115-23 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | FOIF |
| Изготовитель | Suzhou FOIF Co., Ltd., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 01.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Тахеометры электронные FOIF (далее - тахеометры) предназначены для измерений длины (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Принцип действия тахеометров основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки, дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояние до цели.
Лазерный дальномер может работать в отражательном режиме (при работе на призменные отражатели), отражательном режиме на светоотражающую пленку и диффузном режиме.
Длина волны излучения лазерного дальномера составляет 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ 1ЕС 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».
Тахеометры выпускаются в пяти модификациях RTS102, RTS332, OTS682, RTS362 и RTS010, которые различаются между собой диапазонами и погрешностями измерений расстояний и углов, массогабаритными параметрами.
Конструктивно тахеометры выполнены в едином блоке. На передней и задней панелях тахеометров расположена кнопочная панель управления с жидкокристаллическим монохромным (для модификаций RTS102, RTS332 и OTS682) или цветным (для модификаций RTS010 и RTS362) дисплеем с возможностью подсветки. На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порт mini-USB, слот для карт памяти типа SD (для модификаций RTS102, RTS332 и OTS682) и порт USB (для модификаций RTS010 и RTS362).
Оптическая часть тахеометров состоит из поворотного объектива (с функцией лазерного целеуказателя), окуляра, зрительной трубы с фокусирующим кольцом и винта окуляра зрительной трубы.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD (модификации RTS102, RTS332 и OTS682) или USB-флеш-накопителе (модификации RTS010 и RTS362) и впоследствии могут быть переданы на внешние устройства. На нижней части корпуса тахеометров установлены разъемы для подключения к персональному компьютеру через интерфейс стандарта RS-232 или к внешнему источнику питания.
В нижней части тахеометров расположен встроенный лазерный центрир.
Пломбирование крепёжных винтов корпуса тахеометров не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Заводской номер тахеометра размещается на его корпусе в буквенно-числовом формате в виде наклейки типографским способом.
Условия эксплуатации тахеометров не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус тахеометров.

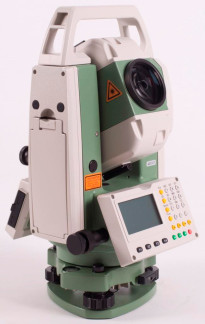

Общий вид тахеометров с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.
В тахеометрах используется встроенное программное обеспечение (далее - ПО) FOIF (для модификаций RTS102, RTS332 и OTS682), AlOSurvey (для модификаций RTS362 и RTS010), осуществляющее взаимодействие узлов тахеометров, обработку измерительной информации, отображение результатов измерений на дисплее и их экспорт по интерфейсным каналам. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модели | |||
| RTS102 | RTS332 | OTS682 | RTS362, RTS010 | |
| Идентификационное наименование ПО | FOIF | FOIF | FOIF | AlOSurvey |
| Номер версии (идентификационный номер) ПО, не ниже | 20-08-12 | 1.1.9.6G | 16-11-02 | 2.2.0.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | - | - |
| Алгоритм вычисления идентификатора ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристик для модификации | |||
| RTS102 | RTS332 OTS682 | RTS362 | RTS010 | |
| Диапазон измерений, градус1-*: горизонтальных углов вертикальных углов | от 0 до 360 от -45 до +90 | |||
| Диапазон измерений расстояний, м: отражательный режим на одну призму отражательный режим на светоотражающую плёнку режим увеличенной дальности на одну призму диффузный режим | от 1 до 3000 от 1 до 800 2) от 1 до 5000 от 1 до 600 3) | от 1 до 3500 от 1 до 800 2) от 1 до 5000 от 1 до 1000 3) | от 1 до 3500 от 1 до 1200 2) от 1 до 5000 от 1 до 1000 3) | |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 2 | 1 | ||
| Пределы допускаемой абсолютной погрешности измерений углов, секунда | ±4 | ±2 | ||
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм: отражательный режим на одну призму отражательный режим на светоотражающую плёнку режим увеличенной дальности на одну призму диффузный режим | ±(2+2-10"6-L) 4) ±(3+2-10"6-L) 4) ±(5+3 10"6L) 4) ±(3+2- 10"6-L) 4), 5) | ±(2+2- 10"6-L) 4) ±(2+2- 10"6-L) 4) ±(5+3 10"6L) 4) ±(3+2- 10"6-L) 4), 5) ±(5+2- 10"6-L)4), 6) | ±(1+1,510"6L) 4) ±(2+2^10"6^L) 4) ±(2+2,5^10"6^L) 4) ±(2+2^10"6^L) 4), 5) ±(4+2 10"6L) 4), 6) | |
| 1) Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. 2) Измерения на отражающую плёнку (60*60) мм с коэффициентом отражения не менее 90 %. 3) Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %. 4) Где L - измеряемое расстояние, мм. 5) В диапазоне измерений от 1 до 600 включительно, м. 6) В диапазоне измерений свыше 600 до 1000 включительно, м. | ||||
| Наименование характеристики | Значение характеристик для модификаций | ||||
| RTS102 | RTS332 | OTS682 | RTS362 | RTS010 | |
| Увеличение зрительной трубы, крат, не менее | 30 | ||||
| Диаметр входного зрачка, мм, не менее | 40 | ||||
| Угловое поле зрения зрительной трубы, не менее | 1°30' | ||||
| Наименьшее расстояние визирования, м, не менее | 1 | ||||
| Диапазон компенсации компенсатора, минута | ±3 | ||||
| Цена деления круглого установочного уровня, минута/2 мм | 8 | ||||
| Напряжение питания постоянного тока, В: внутренняя аккумуляторная батарея | 7,4 | ||||
| Диапазон рабочих температур, °С | от -20 до +50 | ||||
| Габаритные размеры, мм, не более: длина ширина высота | 175 178 340 | 185 220 360 | |||
| Масса с трегером и аккумуляторной батареей, кг, не более | 5,1 | 6,0 | 5,5 | 5,5 | 5,8 |
наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность тахеометров
| Наименование | Обозначение | Количество |
| Тахеометр электронный | FOIF (модификации RTS102, или RTS332, или OTS682, или RTS362, или RTS010) | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель передачи данных miniUSB | - | 1 шт. |
| Кабель передачи данных RS-232 1} | - | 1 шт. |
| Стилус для сенсорного экрана 1) | - | 1 шт. |
| Карта памяти формата SD 2) | - | 1 шт. |
| Чехол для защиты от осадков | - | 1 шт. |
| Набор инструментов для ухода за оптикой и юстировки | 1 шт. | |
| Защитная крышка объектива | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Тахеометры электронные FOIF. Руководство по эксплуатации 3) | - | 1 экз. |
| Тахеометры электронные FOIF. Паспорт | - | 1 экз. |
| Тахеометры электронные FOIF. Методика поверки | 1 экз. | |
| 1) Для модификаций RTS362 и RTS010. 2) Для модификаций RTS102, OTS682 и RTS332 по заказу. 3) Записывается на USB-флеш-накопитель. | ||
приведены в разделе 4 документа «Тахеометры электронные FOIF. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия изготовителя Suzhou FOIF Co., Ltd., КНР.
