| Номер в госреестре | 88110-23 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Целиноградсельмаш, Казахстан (изготовлен в 1990 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-10 (далее - резервуар) предназначен для приема, хранения и измерений объёма светлых нефтепродуктов.
Принцип действия резервуара основан на заполнении и сливе из него светлых нефтепродуктов до определенного уровня, соответствующего объему, указанному в градуировочной таблице резервуара.
Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд с плоским днищем, оборудованный приемо-раздаточными устройствами и люками.
Конструкция резервуара предусматривает наземную установку.
К резервуару данного типа относится резервуар горизонтальный стальной цилиндрический РГС-10 с заводским номером 4. Резервуар расположен по адресу Ямало-Ненецкий автономный округ, п. Пангоды, Промзона.
Заводской номер резервуара нанесен с помощью краски на резервуар в виде цифрового
кода.

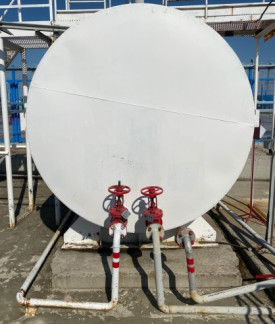

Общий вид резервуара представлен на рисунке 1. Нанесение знака поверки на резервуары не предусмотрено. Пломбирование мест настройки (регулировки) резервуаров не предусмотрено.
Рисунок 1 - Общий вид резервуара с указанием места нанесения знака утверждения типа, места
нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объем, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхдлина), мм, не более | 2230x2849 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта типографским способом и на корпус резервуара любым технологическим способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-10 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «У стройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
