| Номер в госреестре | 88103-23 |
| Наименование СИ | Датчики температуры и относительной влажности воздуха |
| Обозначение типа СИ | Тевламер |
| Изготовитель | Общество с ограниченной ответственностью "Меркатор Автоматика" (ООО "Меркатор Автоматика"), г. Москва; Общество с ограниченной ответственностью "Бошунг-Рус" (ООО "Бошунг-Рус"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 02.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и относительной влажности воздуха Тевламер (далее - датчики Тевламер) предназначены для автоматических измерений температуры и относительной влажности воздуха.
Конструктивно датчики Тевламер представляют собой зонд (стержневое исполнение) в корпусе которого размещены сенсоры влажности и температуры. Датчик защищен от влияния погодных условий специальным защитным кожухом. В защитном корпусе датчика Тевламер используется принудительная вентиляция для исключения образования конденсата на измерительном элементе, что обеспечивает быструю реакцию на изменение окружающих условий. Датчик крепится на мачте.
Принцип действия датчиков Тевламер при измерении температуры воздуха основан на изменении сопротивления сенсора температуры. В датчиках Тевламер измерение температуры воздуха проводится с использованием терморезистора Pt100. Принцип действия датчиков Тевламер при измерении влажности воздуха основан на измерении емкости сенсора влажности. Измерение относительной влажности воздуха проводится сорбционным методом, заключающимся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой пленкой полимерного сорбента в качестве диэлектрика.
Датчики Тевламер состоят из электронного блока и измерительных преобразователей. Электронный блок получает данные по температуре и влажности воздуха от измерительных преобразователей и трансформирует их в аналоговый сигнал. Далее данные передаются в линию связи.
Датчики Тевламер работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS-232/485.

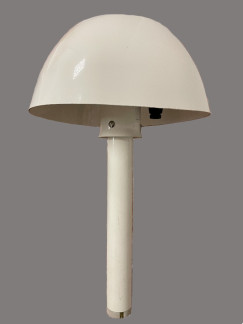

Нанесение знака поверки на корпус датчиков Тевламер не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из букв русского алфавита и арабских цифр, наносится на корпус датчиков Тевламер в виде наклейки. Место нанесения серийного номера на корпус и место пломбировки датчиков Тевламер представлено на рисунке
1.
Место
нанесения
серийного
номера
Место
пломбировки
Рисунок 1 - Общий вид датчиков Тевламер
Программное обеспечение датчиков температуры и относительной влажности воздуха Тевламер состоит из встроенного ПО «HC2.hex». Встроенное ПО обеспечивает сбор и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HC2.hex |
| Номер версии (идентификационный номер) ПО | не ниже V2.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -40 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,3 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % - в диапазоне от 0 до 90 % включ. - в диапазоне св. 90 до 100 % | ±4 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| -длина | 100 |
| -диаметр Габаритные размеры с кожухом, мм, не более: | 15 |
| -длина | 374 |
| -диаметр | 260 |
| Масса, кг, не более | 0,085 |
| Масса с кожухом, кг, не более | 1,3 |
| Условия эксплуатации: | |
| -температура воздуха, °С | от -40 до +70 |
| -относительная влажность воздуха, % | от 0 до 100 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации и паспорта типографским способом
Таблица 4 - Комплектность датчика Тевламер
| Наименование | Обозначение | Количе ство |
| Датчик температуры и относительной влажности воздуха | Тевламер | 1 шт. |
| Руководство по эксплуатации | МАБР.416123.001РЭ | 1 экз. |
| Паспорт | МАБР.416123.001ПС | 1 экз. |
приведены в руководстве по эксплуатации МАБР.416123.001РЭ в разделе «Описание и работа».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия МАБР.416123.001ТУ «Датчики температуры и относительной влажности Тевламер. Технические условия».
